(B02-03) - HYDRAULIC CIRCUIT, BELT DRIVE OPTION

Запчасти Case IH AUSTOFT (B02-03) - HYDRAULIC CIRCUIT, BELT DRIVE OPTION Hydraulic Components & Circuits

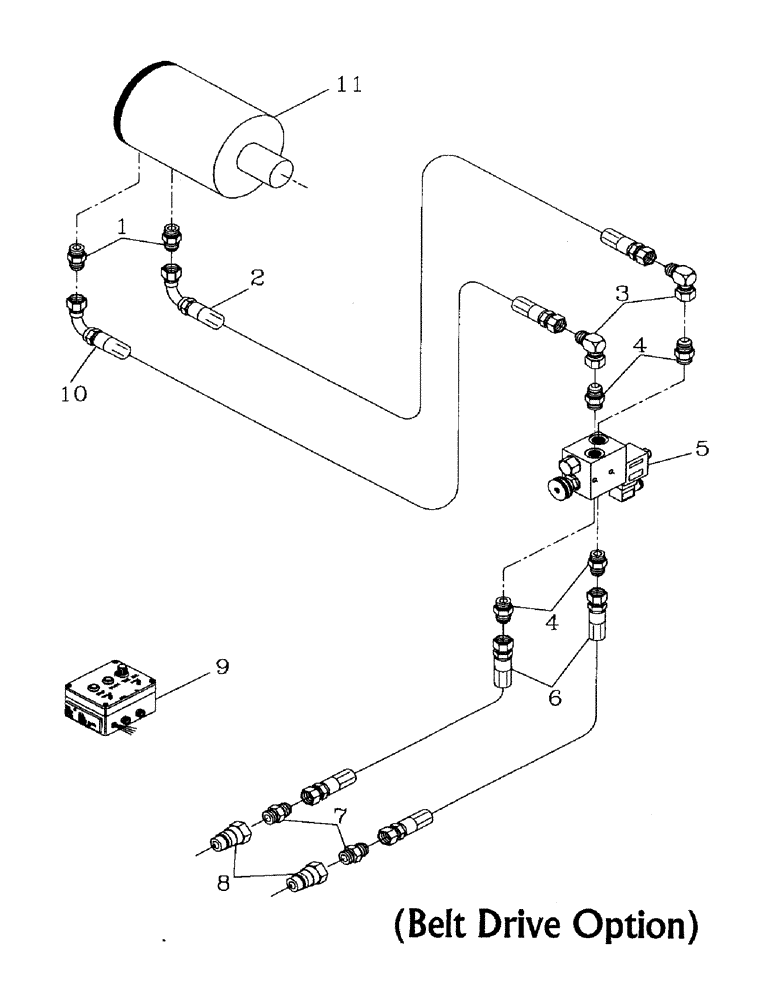

Схема запчастей Case IH AUSTOFT - (B02-03) - HYDRAULIC CIRCUIT, BELT DRIVE OPTION Hydraulic Components & Circuits
4
11
7
9
3
10
1
2
8
5
6
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400228

HYD CONNECTOR

NIPPLE

2шт.

2

86308586

HOSE ASSY.

HOSE

1шт.

3

00402451

HYD CONNECTOR

ELBOW

2шт.

4

00400226

HYD CONNECTOR

NIPPLE

4шт.

5

HYDRAULIC VALVE (refer page B01-05)

1шт.

6

86303250

HYDRAULIC HOSE

2шт.

7

00400094

HYD CONNECTOR

NIPPLE

2шт.

8

00134865

CLEVIS

MALE TIP

2шт.

9

87253684

SWITCH

TIMER SWITCH

1шт.

10

82721500

HOSE

1шт.

11

HYDRAULIC MOTOR (refer page B01-03)

1шт.
