Запчасти Case IH 3300 (35.100.04) - 1 1/4" QUIC-COUPLER (35) - HYDRAULIC SYSTEMS

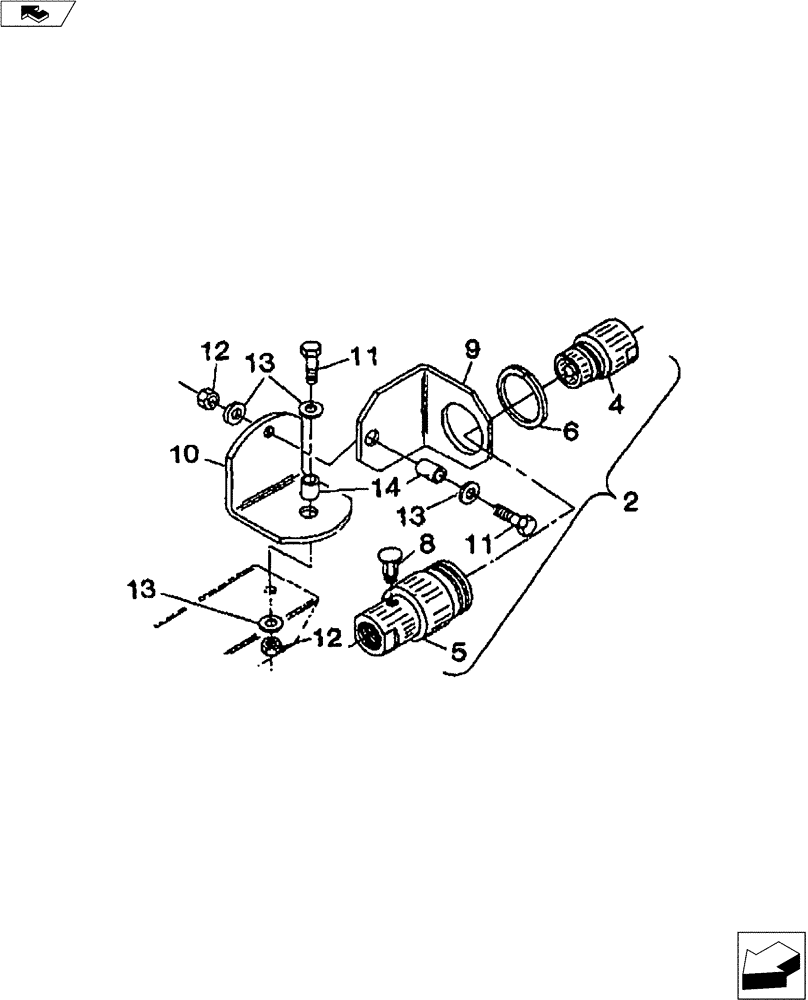

Схема запчастей Case IH 3300 - (35.100.04) - 1 1/4" QUIC-COUPLER (35) - HYDRAULIC SYSTEMS
9
13
5
13
12
4
13
14
11
10
6
11
12
8
2

Артикул

Название

Примечание

Количество

2

02600040

FITTING

1-1/4" Quic-Coupler Assembly With Bracket, Includes Ref. 4, 5, 6, 9-14

1шт.

3

34410031

1-114" Quic-Coupler, Includes Ref. 4 & 5 (Not Shown)

1шт.

4

34410032

QUICK MALE COUPLING

1-1/4" Quic-Coupler - Male

1шт.

5

34410033

QUICK MALE COUPLING

1-1/4" Quic-Coupler - Female

1шт.

6

14601250

Retaining Ring

1шт.

7

34410034

O-RING KIT

Gasket Kit (Consists Of (2) O-Rings) (Not Shown)

1шт.

8

34202001

1/4" NPT Bleeder Valve

1шт.

9

02628011

Upper Swivel Bracket ,Includes Ref. 11-14

1шт.

10

02138000

Lower Swivel Bracket with Bushing

1шт.

11

NSS

NOT SOLD SEPARAT

1/2" x 1-1/2" NC Cap Screw

2шт.

12

NSS

NOT SOLD SEPARAT

1/2" NC Hex. Lock Nut

2шт.

13

NSS

NOT SOLD SEPARAT

1/2" Standard Washer

4шт.

14

02138110

SPACER

Pipe

2шт.

Выбрано товаров: 13
