Запчасти Case IH 3300 (75.200.01) - HEAVY DUTY SPRING AND RIGID SHANK (75) - SOIL PREPARATION

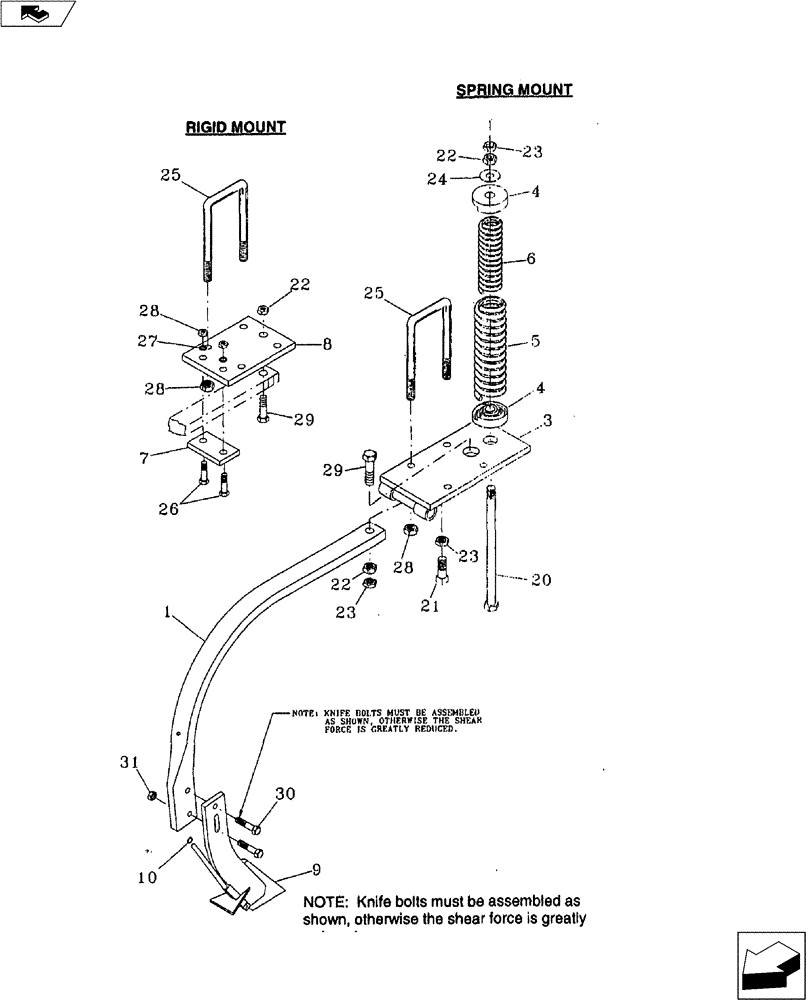

Схема запчастей Case IH 3300 - (75.200.01) - HEAVY DUTY SPRING AND RIGID SHANK (75) - SOIL PREPARATION
23
23
28
6
24
22
10
20
26
5
21
31
28
7
22
4
29
28
4
9
25
8
30
23
27
22
1
258
3
29

Артикул

Название

Примечание

Количество

P0466018

KIT

Rigid Mount 4" x 6" with Hardware (Not Shown)

1шт.

04665090

MOUNTING PARTS

H.D. Spring 4" x 6" with Hardware (Not Shown)

1шт.

1

33020017

SHANK

Side Mount

1шт.

2

04665400

MOUNTING PARTS

H.D. Spring Assy. (Less 25 and 28) (Not Shown)

1шт.

3

04665410

MOUNTING PARTS

H.D. Spring

1шт.

4

20090120

SPRING BOX

Double Casting

2шт.

5

24162504

COMPRESSION SPRING

4-1/16" O.D.

1шт.

6

24143812

COMPRESSION SPRING

2-1/2" O.D.

1шт.

7

09236000

CLAMP

Plate

1шт.

8

04620510

PLATE

1шт.

9

NSS

NOT SOLD SEPARAT

Forward Swept Knife - See "Knives" Figure 32

1шт.

10

22510600

Hose

2шт.

11

22510803

CLIP

Hose (Not Shown)

1шт.

20

16901257

3/4" 14" NC Hex.

1шт.

21

16812084

SET SCREW,3/4" - 10 x 2"

3/4" x 2" Sq. Hd. Set

1шт.

22

NSS

NOT SOLD SEPARAT

3/4" NC Hex. Nut

1шт.

23

NSS

NOT SOLD SEPARAT

3/4" NC Hex. Jam Nut

1шт.

24

NSS

NOT SOLD SEPARAT

3/4" Std. Washer

1шт.

25

16310011

U-BOLT

BOLT "U" 5/8" x 4" x 5-1/2"

2шт.

25

16310050

U-BOLT

5/8" x 4" x 8"

2шт.

26

NSS

NOT SOLD SEPARAT

5/8" x 3" NC Hex. Bolt Gd. 2

2шт.

27

NSS

NOT SOLD SEPARAT

5/8" Lock Washer

2шт.

28

NSS

NOT SOLD SEPARAT

5/8" NC Hex. Nut

1шт.

29

NSS

NOT SOLD SEPARAT

3/4" x 3" NC Capscrew Gd. 5

1шт.

30

NSS

NOT SOLD SEPARAT

1/2" x 2" NC Capscrew Gd. 5

2шт.

31

NSS

NOT SOLD SEPARAT

1/2" NC Hex. Nut

2шт.

Выбрано товаров: 26
