Запчасти Case IH 3300 (35.106.08) - DOUBLE SQUIBB ASSEMBLY(WITH 2 MANIFOLDS) (35) - HYDRAULIC SYSTEMS

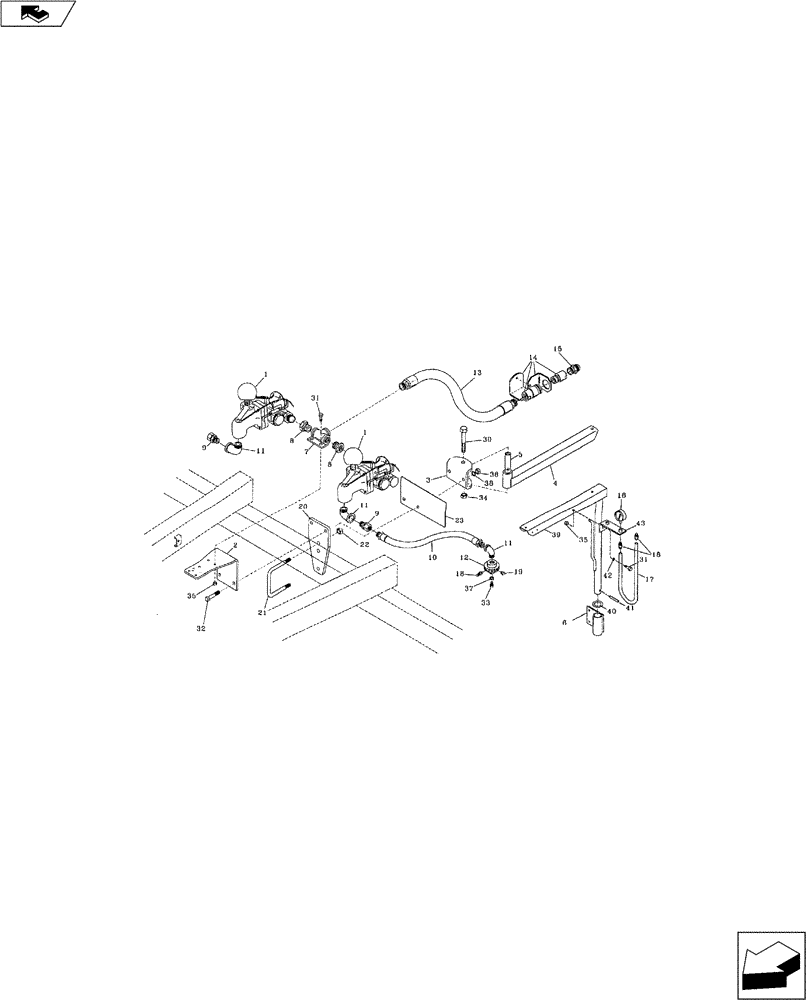

Схема запчастей Case IH 3300 - (35.106.08) - DOUBLE SQUIBB ASSEMBLY(WITH 2 MANIFOLDS) (35) - HYDRAULIC SYSTEMS
40
38
34
19
18
7
43
10
33
20
9
32
18
41
18
12
22
31
35
6
2
36
8
3
5
23
11
11
30
21
13
8
9
42
15
39
1
14
31
4
17
1
11
37
35

Артикул

Название

Примечание

Количество

1

34108100

Squibb 1661-A (See Fig. 35.106.05)

2шт.

2

04660310

STAND

Regulator

1шт.

3

04660320

BAR ASSY.

Bracket

1шт.

4

04660330

CHANNEL

Extension Pivot Mount

1шт.

5

04660340

TUBE,0.81" ID, 1.25" OD

Pivot Tube

1шт.

6

04681810

Regulator Stand

1шт.

7

02259500

Double Regulator

1шт.

8

15031259

ADAPTER

1-1/4" x 1" NPT

2шт.

9

15081006

COUPLING

1 " Swivel Pipe

2шт.

10

25674960

1" ID A.A. x 104"

2шт.

11

15001002

FITTING

1" NPT x 90" Street

4шт.

12

34199024

VENT MANIFOLD

Continental, 14 Outlet

2шт.

12

34199014

Continental, 18 Outlet Wheat Machine

2шт.

13

25675320

HOSE,1.25" ID x 32.00"

1-1/4" ID A.A.

1шт.

14

02600040

FITTING

1-1/4" Quic-Coupler Assembly

1шт.

15

34314100

FITTING

1-3/4" ACME x 1-1/4" NPTM

1шт.

16

34599060

GAUGE

Dial , 60 P.S.I

2шт.

17

25630600

HOSE

3/8" ID A.A.

1шт.

17

25630800

1/2" ID A.A.

1шт.

18

15040251

HYD CONNECTOR

1/4" NPT x 3/8" Hose Barb

1шт.

18

15040252

FITTING,1/2" Hose Barb x 1/4" - 18 NPT

1/4" NPT x 1/2" Hose Barb

1шт.

18

15040120

FITTING

1/8" NPT x 3/8" Barb Orifice Wheat Machines Only

1шт.

19

15020250

PLUG

1/4" NPT

1шт.

19

15020120

FITTING

1/8" Pipe

1шт.

20

02391118

PLATE

Regulator Stand Bracket

1шт.

21

16312240

U-BOLT

3/4" x 6"

1шт.

22

NSS

NOT SOLD SEPARAT

3/4" NC Hex Nut

2шт.

23

04681850

SUPPORT

Decal Plate with Danger Sign

1шт.

24

18534297

DECAL

Danger Sign (Not Shown)

1шт.

30

16012245

BOLT

3/4" x 6" NC Hex. Gd. 5

1шт.

31

NSS

NOT SOLD SEPARAT

3/8" x 1" NC Hex. Bolt

2шт.

32

16010105

BOLT

5/8" x 2-1/2" NC Hex. Gd. 5

2шт.

33

NSS

NOT SOLD SEPARAT

1/2" x 3/4" NC Hex. Bolt

2шт.

34

NSS

NOT SOLD SEPARAT

3/4" NC Hex. Nut

2шт.

35

NSS

NOT SOLD SEPARAT

3/8" NC Hex. Nut

1шт.

36

NSS

NOT SOLD SEPARAT

5/8" NC Hex. Nut

2шт.

37

NSS

NOT SOLD SEPARAT

5/8" NC Hex. Nut

2шт.

38

NSS

NOT SOLD SEPARAT

15/8" Lock Washer

2шт.

39

04681800

Hose

1шт.

40

17624021

BUSHING

1-1/2" Machinery

1шт.

41

14741412

ROLL PIN

7/16" x 2-1/2"

1шт.

42

NSS

NOT SOLD SEPARAT

3/8" Standard Washer

1шт.

43

04681830

BRACKET

Gauge

1шт.

Выбрано товаров: 43
