Запчасти Case IH 3300 (35.106.01) - B-9500 ASSEMBLY (35) - HYDRAULIC SYSTEMS

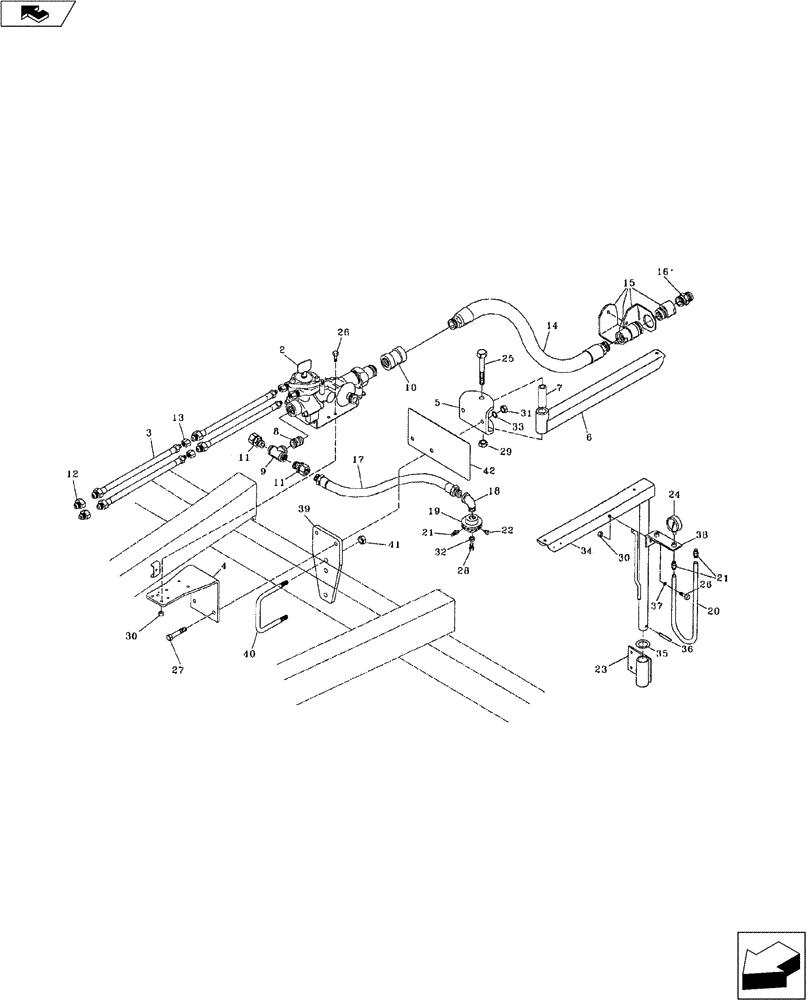

Схема запчастей Case IH 3300 - (35.106.01) - B-9500 ASSEMBLY (35) - HYDRAULIC SYSTEMS
6
36
3
28
26
5
40
17
8
26
31
2
30
24
41
9
35
42
7
33
14
13
37
20
21
11
32
18
19
10
36
12
11
22
34
30
16
29
15
39
21
23
27
25

Артикул

Название

Примечание

Количество

1

P0466079

B9500 w/Hoses (Not Shown)

1шт.

2

34107100

B9500 (See Fig. 35.106.02)

1шт.

3

25600412

HOSE

1/4" ID Hydraulic x 144"

2шт.

4

04660310

STAND

Regulator

1шт.

5

04660320

BAR ASSY.

Bracket

1шт.

6

04660330

CHANNEL

Extension Pivot Mount

1шт.

7

04660340

TUBE,0.81" ID, 1.25" OD

Pivot Tube

1шт.

8

15011000

FITTING

1" NPT x 1-1/2"

2шт.

9

15051001

1" Pipe - Blk. Malleable

1шт.

10

15071251

ADAPTER

1-1/4" NPT

1шт.

11

15081006

COUPLING

1" Swivel Pipe

2шт.

12

25702502

BOLT

1/4" NPTF x 1/2" NPTM Adaptor

2шт.

13

25702503

1/4" NPT

2шт.

14

25675320

HOSE,1.25" ID x 32.00"

A.A.

1шт.

15

02600040

FITTING

1-1/4" Quic-Coupler Assembly

1шт.

16

34314100

FITTING

1-3/4" ACME x 1-1/4" NPTM

1шт.

17

25674955

HOSE ASSY.

1" ID A.A. x 126" Lg.

2шт.

18

15001002

FITTING

1" NPT 90° Street

2шт.

19

34199024

VENT MANIFOLD

Continental 14 Outlet

2шт.

19

34199012

VENT MANIFOLD

Continental 18 Outlet Wheat Machines

2шт.

20

25630600

HOSE

3/8" ID A.A.

1шт.

20

25630800

1/2" ID A.A.

1шт.

21

15040251

HYD CONNECTOR

1/4" NPT x 3/8" Hose Barb

1шт.

21

15040252

FITTING,1/2" Hose Barb x 1/4" - 18 NPT

1/4" NPT x 1/2" Hose Barb

1шт.

21

15040120

FITTING

1/8" x 3/8" Barb Orificed Wheat Machines Only

1шт.

23

15020250

PLUG

1/4" NPT

1шт.

23

15020120

FITTING

1/8" Pipe

1шт.

24

34599060

GAUGE

Dial ,60 P.S.I.

1шт.

25

16012245

BOLT

3/4" x 6" NC Hex., Gd.5

1шт.

26

NSS

NOT SOLD SEPARAT

3/4" x 1" NC Hex. Bolt

3шт.

27

16010105

BOLT

5/8" x 2-1/2 " NC Hex., Gd.5

2шт.

28

NSS

NOT SOLD SEPARAT

1/2" x 3/4" NC Hex. Bolt

2шт.

29

NSS

NOT SOLD SEPARAT

3/4" NC Hex. Lock Nut

1шт.

30

NSS

NOT SOLD SEPARAT

3/8" NC Hex. Nut

2шт.

31

NSS

NOT SOLD SEPARAT

5/8" NC Hex. Nut

2шт.

32

NSS

NOT SOLD SEPARAT

1/2" Lock Washer

2шт.

33

NSS

NOT SOLD SEPARAT

5/8" LocK Washer

2шт.

34

04681800

Hose

1шт.

35

17624021

BUSHING

1-1/2" Machinery

1шт.

36

14741412

ROLL PIN

7/16" x 2-1/2"

1шт.

37

NSS

NOT SOLD SEPARAT

3/8" Standard Washer

1шт.

38

04681830

BRACKET

Gauge

1шт.

39

02391118

PLATE

Regulator Stand

1шт.

40

16312240

U-BOLT

3/4" x 6"

1шт.

41

NSS

NOT SOLD SEPARAT

3/4" NC Hex. Nut

2шт.

42

04681850

SUPPORT

Plate with Danger Sign

1шт.

43

18534297

DECAL

Sign (Not Shown)

1шт.

Выбрано товаров: 47
