(04-019) - MOUNT GROUP, WALKWAY

Запчасти Case IH TITAN 4520 (04-019) - MOUNT GROUP, WALKWAY Frame & Suspension

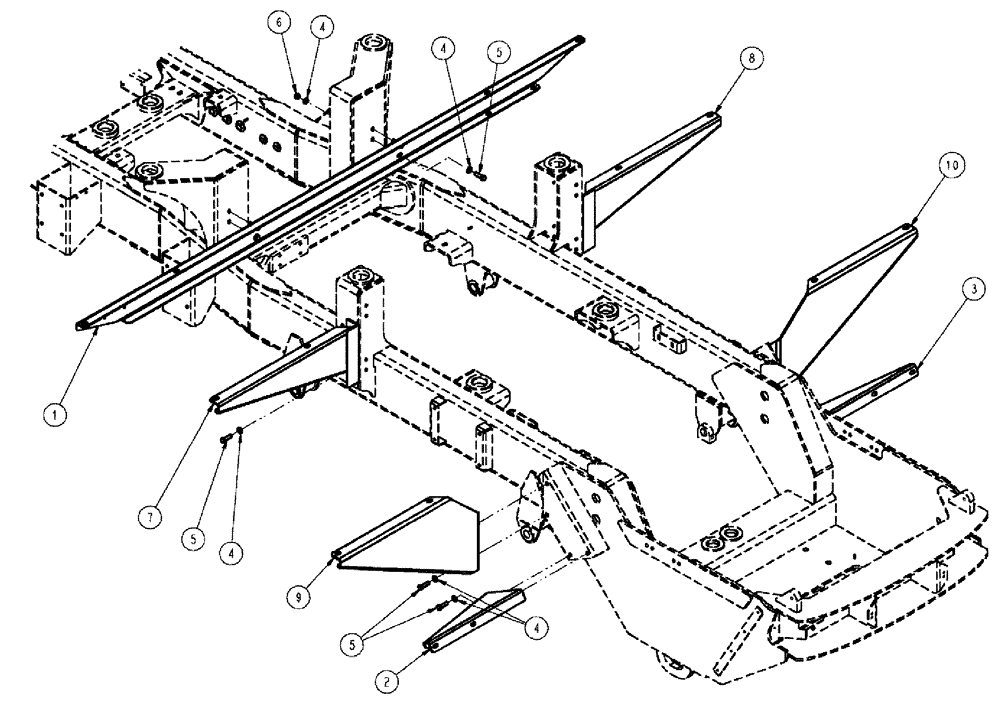

Схема запчастей Case IH TITAN 4520 - (04-019) - MOUNT GROUP, WALKWAY Frame & Suspension
5
4
1
3
5
10
2
8
7
9
4
6
4
5
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87269633

ANGLE

Walkway Support, Rear

1шт.

2

87268581

SUPPORT

SPLASH PL CS

1шт.

3

87268582

SUPPORT

SPLASH PL RS

1шт.

4

86981496

WASHER,13.3mm ID x 24.5mm OD x 3mm Thk

20шт.

5

86629541

BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8

16шт.

6

100038

NUT,M12 x 1.75, Cl 8

4шт.

7

87268577

SUPPORT

WALKWAY CS

1шт.

8

87268576

SUPPORT

WALKWAY RS

1шт.

9

87268573

SUPPORT

WALKWAY, FR CS

1шт.

10

87268574

SUPPORT

WALKWAY, FR RS

1шт.
