(06-009) - STEERING CYLINDER

Запчасти Case IH TITAN 4020 (06-009) - STEERING CYLINDER (07) - HYDRAULICS

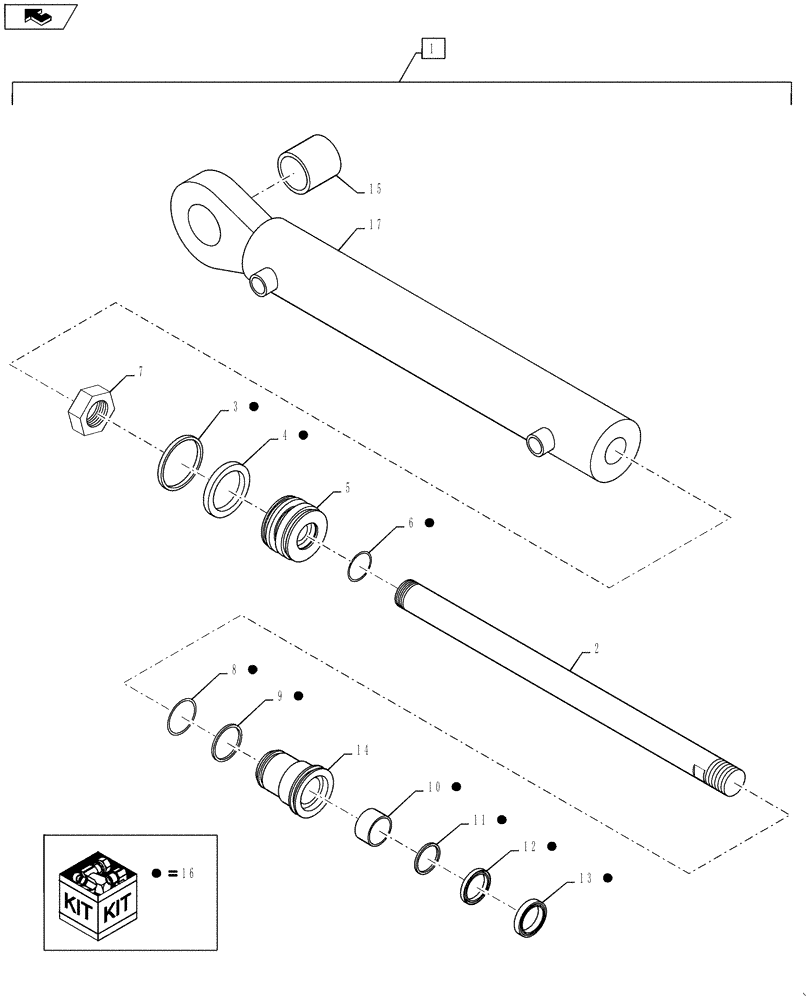

Схема запчастей Case IH TITAN 4020 - (06-009) - STEERING CYLINDER (07) - HYDRAULICS
11
16
14
17
16
2
16
5
1
8
16
16
4
home
16
6
12
9
3
16
13
16
16
7
15
10
16
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87267313

CYLINDER,Double Acting, 25.4mm Rod, 304.8mm Stroke

Hydraulic, Steering, 2.00 x 12 x 1.00, Complete, Includes Ref 2 - 17

1шт.

2

87267175

ROD

1шт.

3

86986223

WEAR RING

2шт.

4

86986216

SEAL

Piston

1шт.

5

86986226

PISTON

1шт.

6

238-5120

O-RING,0.103" Thk x 0.987" ID, -120, Cl 5, 75 Duro

1шт.

7

86986220

LOCK NUT

1шт.

8

238-5133

O-RING,0.103" Thk x 1.799" ID, -133, Cl 5, 75 Duro

2шт.

9

84251311

WASHER

Backup

1шт.

10

86986217

WEAR RING

1шт.

11

86986219

SEAL

Step

1шт.

12

86986218

SEAL

U-Cup

1шт.

13

86986215

WIPER

1шт.

14

86986227

HEAD

Front

1шт.

16

342216A1

SEAL KIT

Includes Ref 3, 4, 6, 8 - 13

1шт.

15

86986221

BUSHING,25.4mm ID x 53.98mm OD x 34.92mm W

Teflon

1шт.

17

86986230

CASE

Assembly

1шт.
