Запчасти Case IH TITAN 3530 (90.154.02) - LH CAB DOOR - ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS

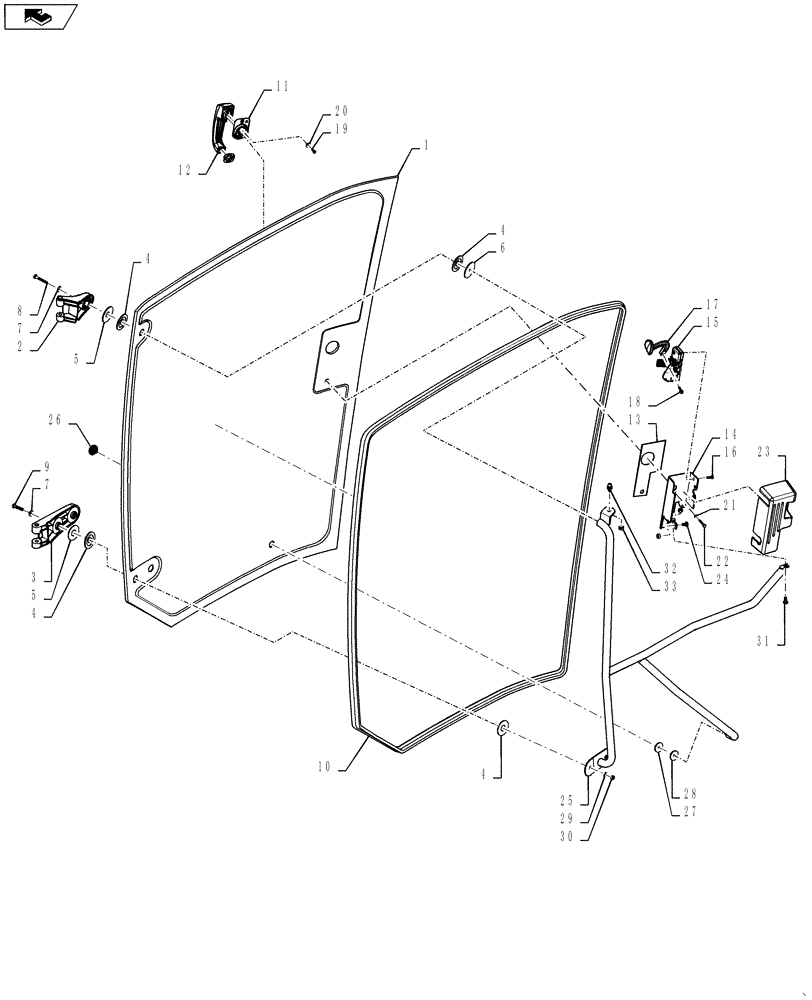

Схема запчастей Case IH TITAN 3530 - (90.154.02) - LH CAB DOOR - ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS
20
4
10
1
5
24
13
18
15
4
11
2
25
30
21
8
19
4
32
28
home
9
33
7
29
17
5
16
4
3
6
23
27
22
12
31
14
7
26

Артикул

Название

Примечание

Количество

1

84375797

GLASS

LH Door

1шт.

2

87471520

HINGE

LH Door, Upper

1шт.

3

87471521

HINGE

LH Door, Lower

1шт.

4

376336A1

RUBBER WASHER

Molded Door Hinge

6шт.

5

376334A1

WASHER,22mm ID x 55mm OD x 2.8mm Thk

Outer Steel Door Hinge

3шт.

6

376332A1

WASHER,9mm ID x 60mm OD x 3.4mm Thk

Inner Steel Door Hinge

1шт.

7

895-30107

WASHER,M8 x 20 x 2

3шт.

8

87015731

BOLT,M8 x 1.25 x 55.45mm OAL, Cl 8.8, Full Thd

1шт.

9

120106

BOLT,M8 x 1.25 x 45.45mm, Cl 8.8

2шт.

10

84370668

DOOR SEAL,4882mm

1шт.

11

87716845

KIT

LH Door Handle

1шт.

12

87716844

LOCKING HANDLE

LH Door

1шт.

13

87758262

SEAL PROTECTION

LH Door Handle

1шт.

14

87758263

BRACKET

LH Door Lock

1шт.

15

87758267

LOCK

LH Door

1шт.

16

461-42512

HEX SOC SCREW,Flat Hd, 1/4"-20 x 3/4"

4шт.

17

321023A4

HANDLE

Door Latch

1шт.

18

781-24620

SELF-TAP SCREW,Hex Flg Hd, M6 x 20

2шт.

19

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

1шт.

20

829-1406

NUT,Hex, M6 x 1, Cl 10.9

1шт.

21

892-11006

LOCK WASHER,M6

3шт.

22

86977789

BOLT,Hex, M6 x 1.0 x 35mm, Cl 8.8

3шт.

23

87758266

COVER

Door Lock

1шт.

24

840-1612

SCREW,Pan, M6 x 12mm, Cl 4.8

2шт.

25

87475613

HANDLE

LH Door

1шт.

26

198916A2

CAP,M8 x 20, Black

M8, Window Cap

1шт.

27

221429A2

SPACER

Door Handle

1шт.

28

87479831

WASHER

ID 9 X OD 36 X 1.5MM

1шт.

29

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

30

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

31

120103

BOLT,M8 x 1.25 x 16mm, Cl 8.8

1шт.

32

3234063R1

BALL STUD,M10 x 1.5

Ball Stud

1шт.

33

403749A1

LOCK NUT,M10 x 1.5, Class 8.8

M10, CL8

1шт.

Выбрано товаров: 33
