(04-030) - LADDER, FRONT ACCESS

Запчасти Case IH TITAN 3020 (04-030) - LADDER, FRONT ACCESS Frame & Suspension

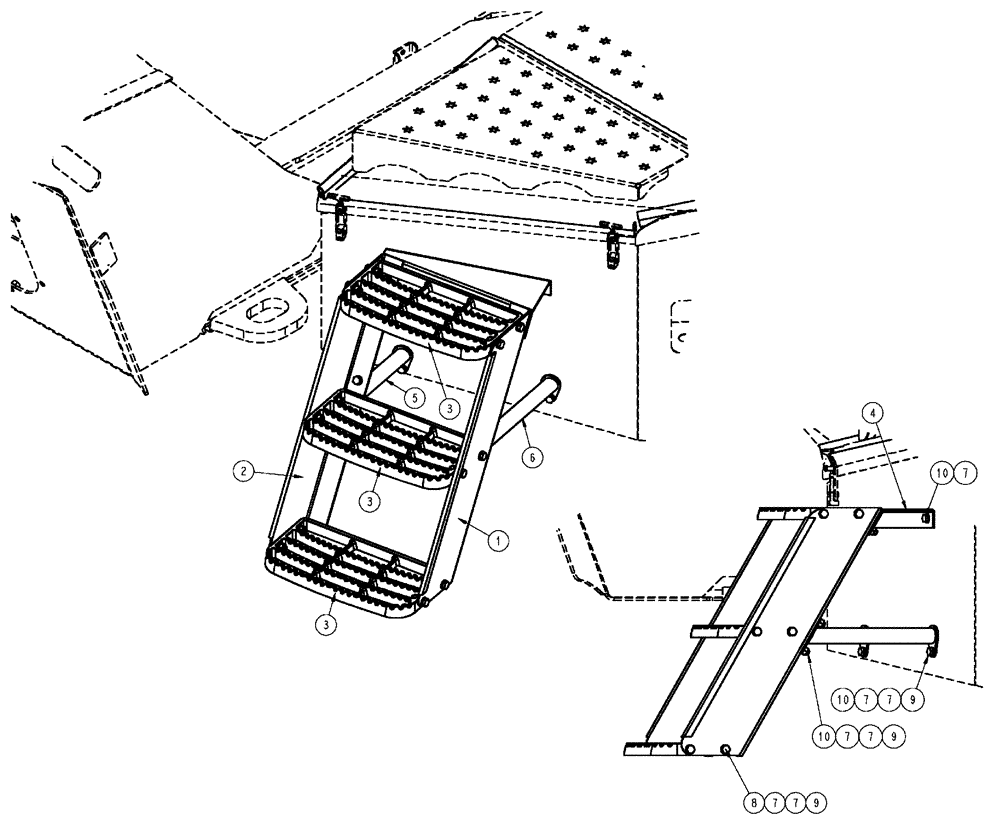

Схема запчастей Case IH TITAN 3020 - (04-030) - LADDER, FRONT ACCESS Frame & Suspension
9
5
7
4
3
7
3
9
10
7
7
2
10
7
10
8
7
3
7
1
6
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

344273A1

SUPPORT

LADDER RAIL

1шт.

2

344274A1

SUPPORT

LADDER RAIL

1шт.

3

87270245

STEP

BLACK ALUMINUM

3шт.

4

344272A1

BRACKET, SUPPORTING

MOUNT, LADDER

1шт.

5

344277A1

SUPPORT

BRACE, LADDER, INNER

1шт.

6

344278A1

SUPPORT

BRACE, LADDER, OUTER

1шт.

7

BN50146

WASHER,3/8", Stainless

42шт.

8

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

12шт.

9

100037

LOCK NUT,M10 x 1.5, Cl 8

20шт.

10

11106231

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9

10шт.
