Запчасти Case IH FLX4510 (01-012[01]) - HVAC CCM ASSEMBLY (10) - CAB

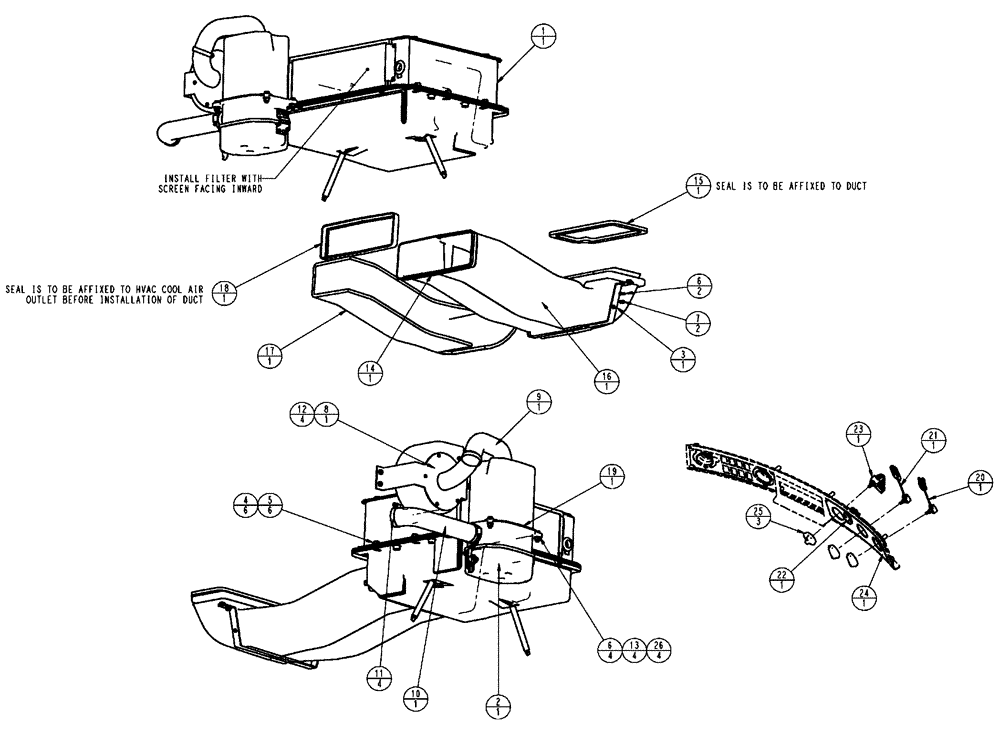

Схема запчастей Case IH FLX4510 - (01-012[01]) - HVAC CCM ASSEMBLY (10) - CAB
15
26
18
2
7
22
3
24
1
9
20
6
21
16
4
17
5
6
25
13
8
14
12
19
23

Артикул

Название

Примечание

Количество

1

87580872

AIR CONDITIONER

Assembly

1шт.

See Fig 01-012(02) for Service Parts Breakdown

1шт.

2

319970A3

HOUSING

1шт.

3

384950A2

BRACKET

1шт.

4

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

5шт.

5

829-1410

NUT,M10 x 1.5, Cl 10.9

6шт.

6

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

6шт.

7

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

8

307432A3

BLOWER

1шт.

9

307024A4

INTAKE AIR HOSE,57.00 mm ID x 390.00 mm

1шт.

10

87380071

HOSE,54.00 mm ID x 975.00 mm, SAE 20R4

Air Transfer

1шт.

11

214-1432

HOSE CLAMP,#32, 1.56" - 2.5", Type F Worm

4шт.

12

627-6012

BOLT,Hex, M6 x 1 x 12mm, Cl 10.9, Full Thd

4шт.

13

832-10408

NUT,M8 x 1.25, Cl 8.8

4шт.

14

327851A1

DUCT

1шт.

15

278967A3

GASKET

Duct To Cab Floor

1шт.

16

328051A2

FOAM INSULATION

Duct

1шт.

17

328052A2

FOAM INSULATION

Duct

1шт.

18

359670A2

INSULATION,60mm W x 860mm L x 10mm Thk

Duct

1шт.

19

359586A1

SEAL

Filter (Floor Panel)

1шт.

20

345439A1

POTENTIOMETER,10,000 Ohm

Vent Motor

1шт.

21

418107A1

POTENTIOMETER,10,000 Ohm

Temperature Control

1шт.

22

87405636

SWITCH

A/C

1шт.

23

92100C2

SWITCH

Blower Motor

1шт.

24

87450973

DECAL

Overhead Panel HVAC

1шт.

25

1331046C2

KNOB

Switch Panel

3шт.

26

614-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

4шт.

Выбрано товаров: 27
