(04-013) - WALKWAY MOUNTS, 4 WHEEL

Запчасти Case IH FLX4330 (04-013) - WALKWAY MOUNTS, 4 WHEEL Frame & Suspension

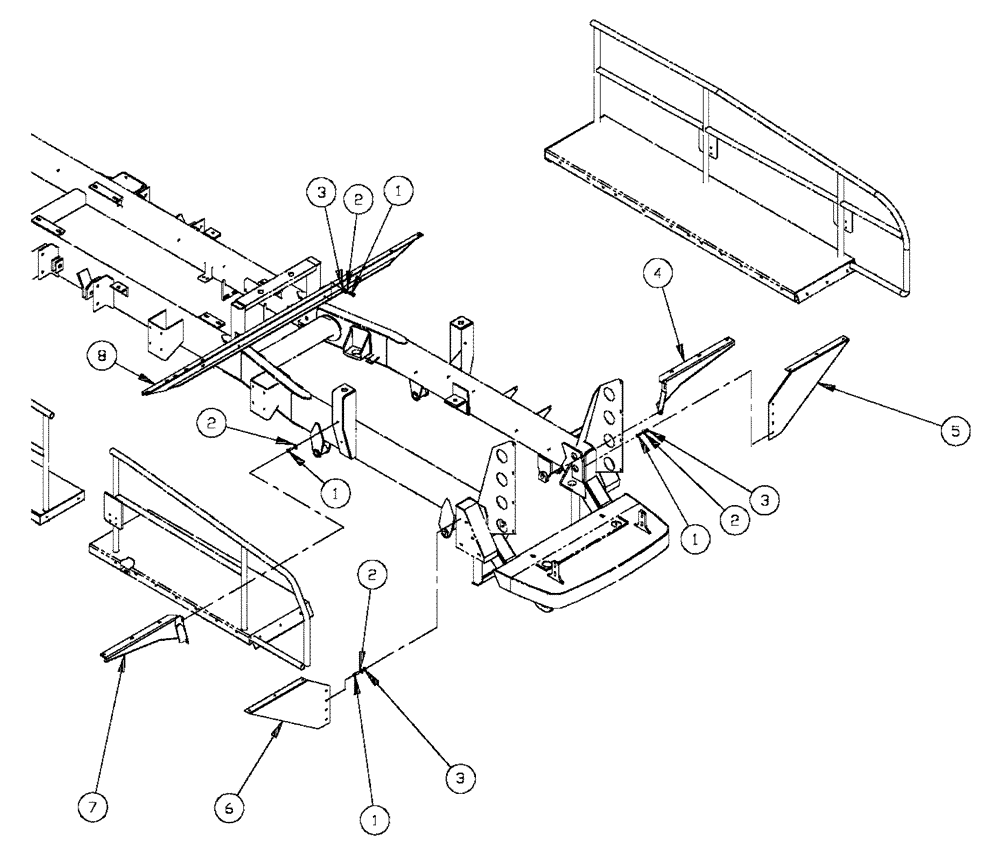

Схема запчастей Case IH FLX4330 - (04-013) - WALKWAY MOUNTS, 4 WHEEL Frame & Suspension
5
1
2
3
2
1
6
2
1
8
4
7
1
3
3
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

626-12035

BOLT,Hex, M12 x 1.75 x 35mm, Cl 10.9, Full Thd

16шт.

2

BN300500

WASHER,M12, 10.9

16шт.

3

BN304551

SCREW

M12-1.75, FLN, 10.9

14шт.

4

BN309781

SUPPORT

Walkway, MID L.H.

1шт.

5

BN303550

SUPPORT

1шт.

6

BN303562

SUPPORT

CS

1шт.

7

BN309782

SUPPORT

Walkway, MID R.H.

1шт.

8

BN300080

BASE PLATE

Walkway MNT

1шт.
