(02-021) - AIR EXHAUST GROUP (FLX4375)

Запчасти Case IH FLX4300 (02-021) - AIR EXHAUST GROUP (FLX4375) (01) - ENGINE

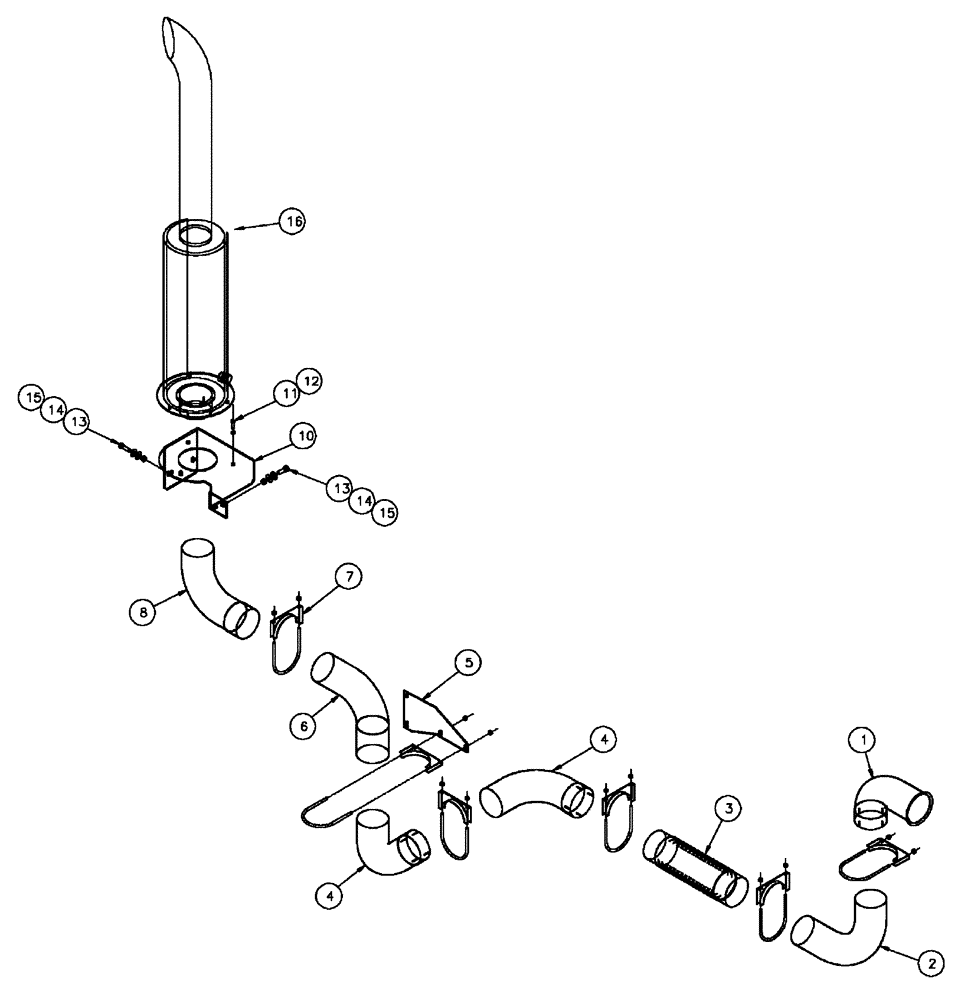

Схема запчастей Case IH FLX4300 - (02-021) - AIR EXHAUST GROUP (FLX4375) (01) - ENGINE
4
7
15
15
12
11
3
4
6
13
14
13
2
14
8
5
1
10
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BN309766

ELBOW

Large Turbo Flange

1шт.

2

BN309346

ELBOW

Exhaust, MOD.

1шт.

3

BN303456

FLEXIBLE HOSE,18.00"

1шт.

4

BN303525

ELBOW

90 5" ID, OD

2шт.

5

BN310135

BRACKET

Mount, 5" Exhaust

1шт.

6

BN303454

ELBOW

90, 5" ID, OD

1шт.

7

BN306386

CLAMP,129.5mm ID

Muffler 5"

6шт.

8

BN310218

ELBOW

5" Exhaust MOD.

1шт.

10

BN304531

BRACKET

Muffler

1шт.

11

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

3шт.

12

100037

LOCK NUT,M10 x 1.5, Cl 8

3шт.

13

86629541

BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8

5шт.

14

BN300500

WASHER,M12, 10.9

10шт.

15

100038

NUT,M12 x 1.75, Cl 8

5шт.

16

BN311344

MUFFLER

Assembly, 18-2450 CFM

1шт.

See Fig. 02-023

1шт.
