Запчасти Case IH FLX3300B (08-002) - ELECTRICAL PANEL ASSEMBLY (06) - ELECTRICAL

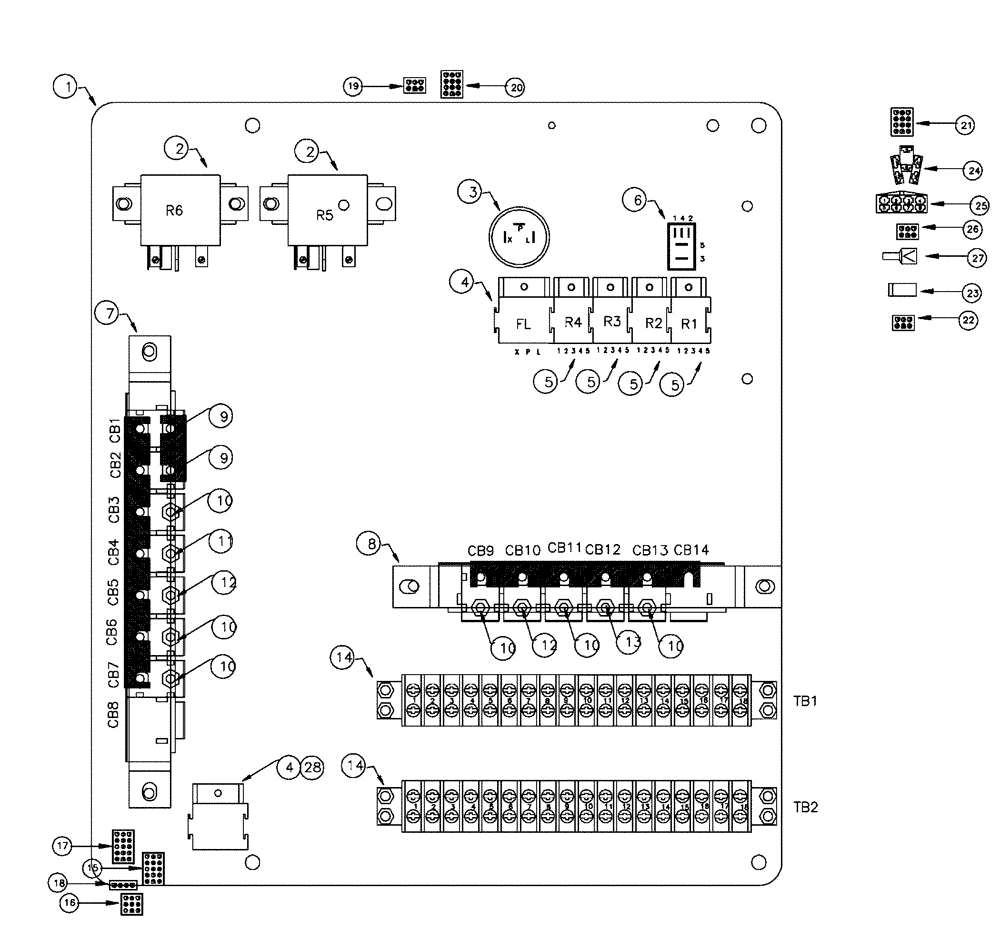

Схема запчастей Case IH FLX3300B - (08-002) - ELECTRICAL PANEL ASSEMBLY (06) - ELECTRICAL
8
5
23
4
10
2
24
10
5
28
7
12
14
10
2
5
16
10
26
21
20
17
22
13
9
5
10
11
27
6
25
12
19
10
18
1
3
14
4
15
9

Артикул

Название

Примечание

Количество

1

BN304967

CONTROL PANEL

Electical

1шт.

2

BN7132103-002

RELAY

Power (Pos/RL5 & RL6)

2шт.

3

BN29525

FLASHER UNIT

3 Terminal

1шт.

4

BN303229

RELAY

Connector Assembly Single

2шт.

5

BN304937

RELAY

Connector Assembly Micro Relays

4шт.

6

BN7132103-001

RELAY

Micro (Pos/RL1-Rl4)

4шт.

7

BN304957

Circuit Breakers (8)

1шт.

8

BN304958

Circuit Breakers (6)

1шт.

9

BN304959

CIRCUIT BREAKER

40A T-1

2шт.

10

BN304962

CIRCUIT-BREAKER

20 Amp Type 1

6шт.

11

BN304963

CIRCUIT BREAKER

25A T-1

1шт.

12

BN304961

CIRCUIT BREAKER

15A T-1

2шт.

13

BN304960

CIRCUIT BREAKER

10A T-1

1шт.

14

BN2295088

TERMINAL STRIP

Strip 18-141

2шт.

15

NSS

NOT SOLD SEPARAT

Harness, Engine Circuit (A1F)

1шт.

See Fig. 08-003

1шт.

16

NSS

NOT SOLD SEPARAT

Harness, Reload Circuit (A2F)

1шт.

See Fig. 08-003

1шт.

17

NSS

NOT SOLD SEPARAT

Harness, Light Circuit (A3F)

1шт.

See Fig. 08-003

1шт.

18

NSS

NOT SOLD SEPARAT

Harness, Washer Circuit

1шт.

See Fig. 08-003

1шт.

19

NSS

NOT SOLD SEPARAT

Harness, L Dash LTS (B1M)

1шт.

See Fig. 08-003

1шт.

20

NSS

NOT SOLD SEPARAT

Harness, L Dash (B2M)

1шт.

See Fig. 08-003

1шт.

21

NSS

NOT SOLD SEPARAT

Harness, Cruise & (B3M)

1шт.

See Fig. 08-003

1шт.

22

NSS

NOT SOLD SEPARAT

Harness, R Dash Circuits (B4M)

1шт.

See Fig. 08-003

1шт.

23

NSS

NOT SOLD SEPARAT

Harness, Dimmer Circuts (B5F)

1шт.

See Fig. 08-003

1шт.

24

NSS

NOT SOLD SEPARAT

Harness, Ing Circuits (B6F)

1шт.

See Fig. 08-003

1шт.

25

NSS

NOT SOLD SEPARAT

Harness, Turn Lits (B7F)

1шт.

See Fig. 08-003

1шт.

26

NSS

NOT SOLD SEPARAT

Harness, Wiper Circuits (B8M

1шт.

See Fig. 08-003

1шт.

27

NSS

NOT SOLD SEPARAT

Harness, Misc Epanel Wire

1шт.

See Fig. 08-003

1шт.

28

BN16287

RELAY

Hella, STDP 30A

1шт.

28a

BN1470808

NUT

#10-32 Machine Zinc

10шт.

Not Shown

1шт.

28b

BN1914059

SCREW,#10 - 32 x 5"

Machine Pan 10/32 X 5

10шт.

Not Shown

1шт.

28c

BN2303142

PLATE

10, FW, SAE

10шт.

Not Shown

1шт.

28d

80684

LOCK WASHER,4.9mm ID x 8.48mm OD x 1.19mm Thk

10шт.

Not Shown

1шт.

28e

BN305011

BOLT

#5-40 X .50, PH, G2

5шт.

Not Shown

1шт.

28f

BN305012

BOLT

#5-40, HH, G2

5шт.

Not Shown

1шт.

28g

BN305013

LOCK WASHER

#5, LW, G2

5шт.

Not Shown

1шт.

28h

BN1470806

8-32 Machine

8шт.

Not Shown

1шт.

28j

BN1914058

SCREW,Pan Hd, #8 - 32 x 5/8"

Pan Head 8-32 X 5/8

8шт.

Not Shown

1шт.

28k

BN2303406

LOCK WASHER

#8

8шт.

Not Shown

1шт.

28l

BN305028

CLAMP

Cushion, Waytech 25163

1шт.

Not Shown

1шт.

Выбрано товаров: 63
