Запчасти Case IH FLX3010 (04-006) - BRAKES, REAR AXLE - SERVICE PARTS, "BEFORE SERIAL# Y8T024152" Frame & Suspension

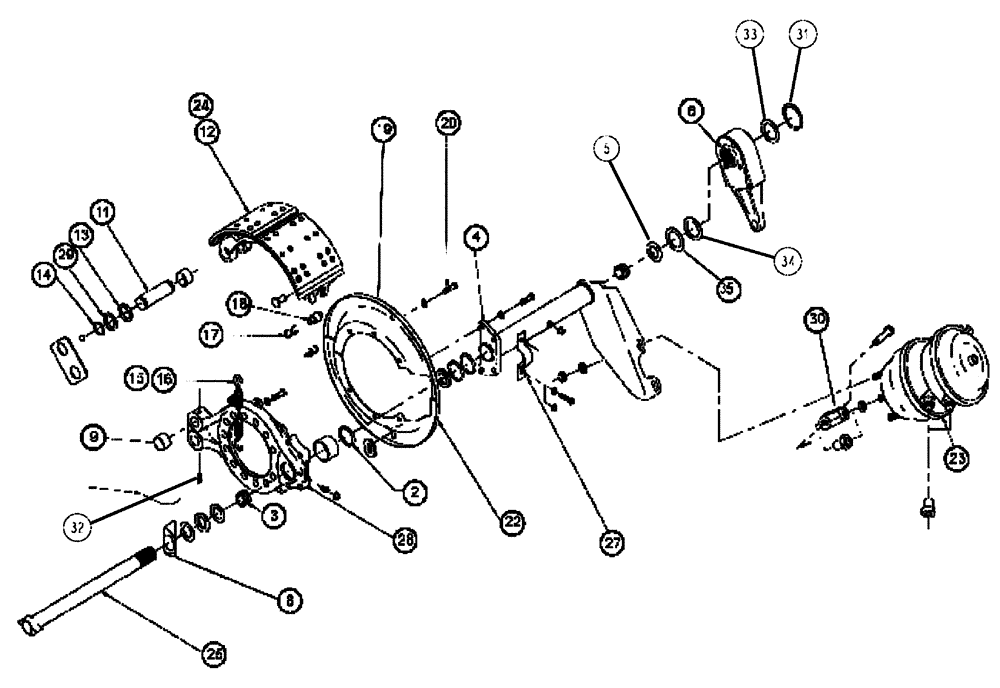

Схема запчастей Case IH FLX3010 - (04-006) - BRAKES, REAR AXLE - SERVICE PARTS, "BEFORE SERIAL# Y8T024152" Frame & Suspension
29
17
27
19
5
3
32
23
20
24
9
11
4
16
12
22
8
2
18
35
14
28
30
15
34
31
6
13
25
33

Артикул

Название

Примечание

Количество

1

NS

NOT SERVICED

1шт.

2

BN2451938

SEAL

A-1205-V-1556

4шт.

3

BN2450232

BUSHING

1225-L-1208

4шт.

4

87266622

BRACKET

Brake Chamber RH

4шт.

Shown

1шт.

4

87266623

BRACKET

Brake Chamber LH

1шт.

5

87728517

O-RING

Brake Camshaft

2шт.

6

87266624

ADJUSTER

Slack LH

1шт.

Shown

1шт.

6

87266625

ADJUSTER

Slack RH

1шт.

7

NS

NOT SERVICED

1шт.

8

84175272

WASHER

Camhead Brake

2шт.

9

84175114

BUSHING

Anchor Pin

4шт.

10

NS

NOT SERVICED

1шт.

11

BN2451614

PIN

1259-Q-251

4шт.

12

87561758

KIT

W/HDWE

2шт.

13

BN2451943

SEAL

Felt Pin, Brake Shoe

8шт.

14

87271287

SNAP RING

Brake Pin

8шт.

15

NS

NOT SERVICED

1шт.

16

BN2451945

SPRING

Return, Brake Shoe

2шт.

17

NS

NOT SERVICED

RETAINER

2шт.

18

NS

NOT SERVICED

ROLLER

2шт.

19

BN2451946

SHIELD

Dust LH Up & RH Lo

2шт.

20

BN2450237

BOLT

Dust Shield S-264-1

12шт.

21

NS

NOT SERVICED

1шт.

22

BN2451947

SHIELD

Dust RH Up & LH Lo

2шт.

23

NS

NOT SERVICED

BRAKE CHAMBER ASSEMBLY, SEE 343361A1 IN AXLE GRP

1шт.

24

87555777

BRAKE SHOE

With Lining

4шт.

25

87670785

CAMSHAFT

Brake, RS, 28 Tooth

1шт.

Shown

1шт.

25

87670779

BRAKE CAM

BRK -CS

1шт.

26

NS

NOT SERVICED

1шт.

27

84169494

CLAMP

Brake Chamber

2шт.

28

87392254

SPIDER

ASSY, BRAKE

2шт.

29

BN2451806

RETAINER

Pin, Brake Shoe Anchor

8шт.

30

87728731

CLEVIS

Brake Chamber, Axle, Slacker Adjustment

2шт.

31

87267993

RING

Snap, Camshaft

2шт.

32

84175929

SET SCREW

HH

4шт.

33

84181338

WASHER

Shim

2шт.

34

84181334

WASHER

Inner Slack Adjustment

2шт.

35

84190221

WASHER

6шт.

Выбрано товаров: 41
