(01-003) - STEERING ASSEMBLY

Запчасти Case IH 4330 (01-003) - STEERING ASSEMBLY (10) - CAB

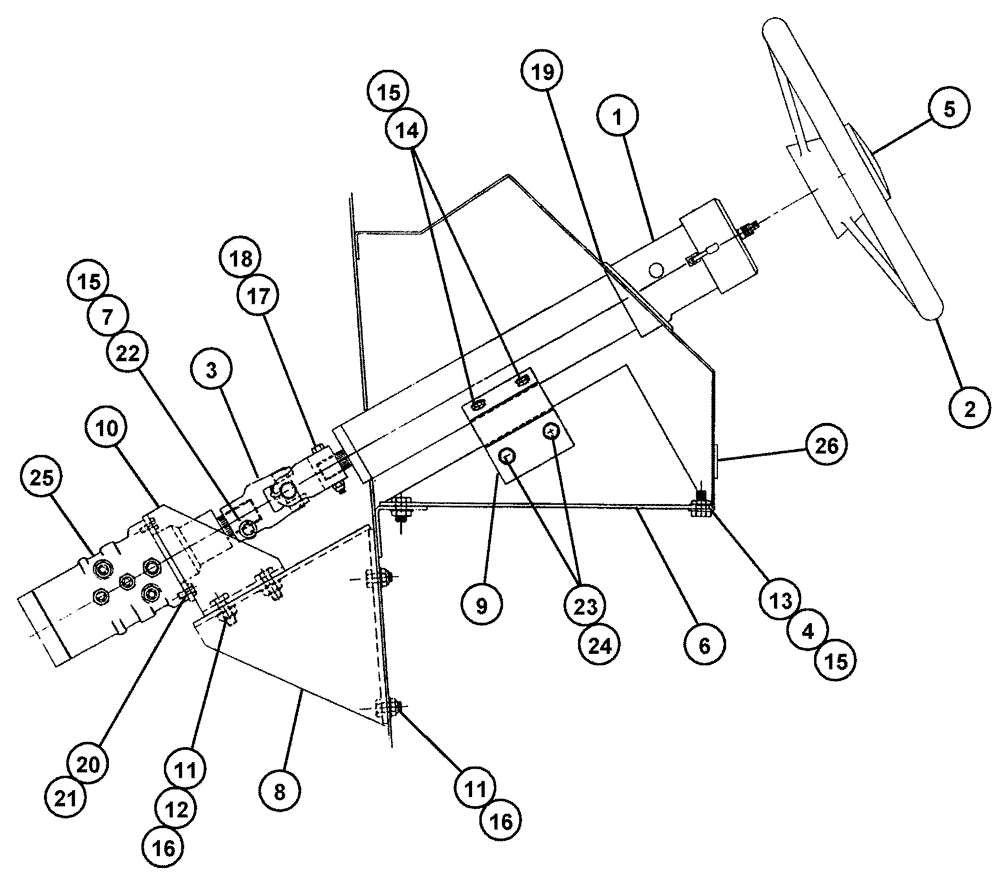

Схема запчастей Case IH 4330 - (01-003) - STEERING ASSEMBLY (10) - CAB
10
18
22
3
26
17
23
11
8
12
5
16
19
14
9
4
2
16
15
25
15
11
24
7
6
20
15
1
21
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BN2396330

STEERING COLUMN

Assembly

1шт.

BN2396330-001

REPAIR KIT

Turn Signal Repair Kit

1шт.

2

BN2298398

STEERING WHEEL

1шт.

3

BN2292560

YOKE

W/ U-Joint

1шт.

3a

BN2294188

REPAIR KIT

U-Joint Kit

1шт.

Service Parts For Ref. 3

1шт.

4

BN1470404C

LOCK NUT

NC 3/8-16 Flex Lock

4шт.

5

BN27314

CAP

Steer Wheel W/"Tyler"

1шт.

6

BN7142237

SUPPORT

Support Column

1шт.

7

BN50995

LOCK NUT

3/8"-24 UNF, Centerloc

1шт.

8

BN7142247

MOUNTING PLATE

Steering Valve

1шт.

9

BN7142172

Steering Column

2шт.

10

BN7142246

MOUNTING PARTS

Steering Valve

1шт.

11

BN50254

BOLT,3/8"-16 x 1", Stainless

8шт.

12

BN2294495

LOCK NUT

3/8-16 SS Flex Lock

4шт.

13

BN1913319C

BOLT

HH 3/8-16 X 1 NC

4шт.

14

BN1913309F

BOLT

HH 3/8-24 X 3/4 NF

4шт.

15

87529233

WASHER,0.41" ID x 0.81" OD x 0.09" Thk

3/8"

10шт.

16

BN2392391

WASHER

Flat 3/8 SS

8шт.

17

BN1913354F

BOLT

HH 5/16-24 X 2 NF

1шт.

18

BN1470403F

LOCK NUT

NF 5/16-24 Flex Lock

1шт.

19

BN2395066

SEAL

Trim, SD-161

2шт.

20

BN2303411

LOCK WASHER

5/16

4шт.

21

BN1913308C

HH 5/16-18 X 3/4 NC

4шт.

22

BN1913345F

BOLT

HH 3/8-24 X 1 3/4

1шт.

23

BN1470405F

LOCK NUT

NF 7/16-20 Flex Lock

2шт.

24

BN1913336F

HH 7/16-20 X 1-1/2

2шт.

25

NSS

NOT SOLD SEPARAT

Orbitrol, Steering

1шт.

See Fig. 06-005

1шт.

26

NSS

NOT SOLD SEPARAT

Switch, Ignition

1шт.

See Fig. 01-001

1шт.
