(75.200.10) - PADDLE COVER ASSEMBLY

Запчасти Case IH FERTILIZER (75.200.10) - PADDLE COVER ASSEMBLY (75) - SOIL PREPARATION

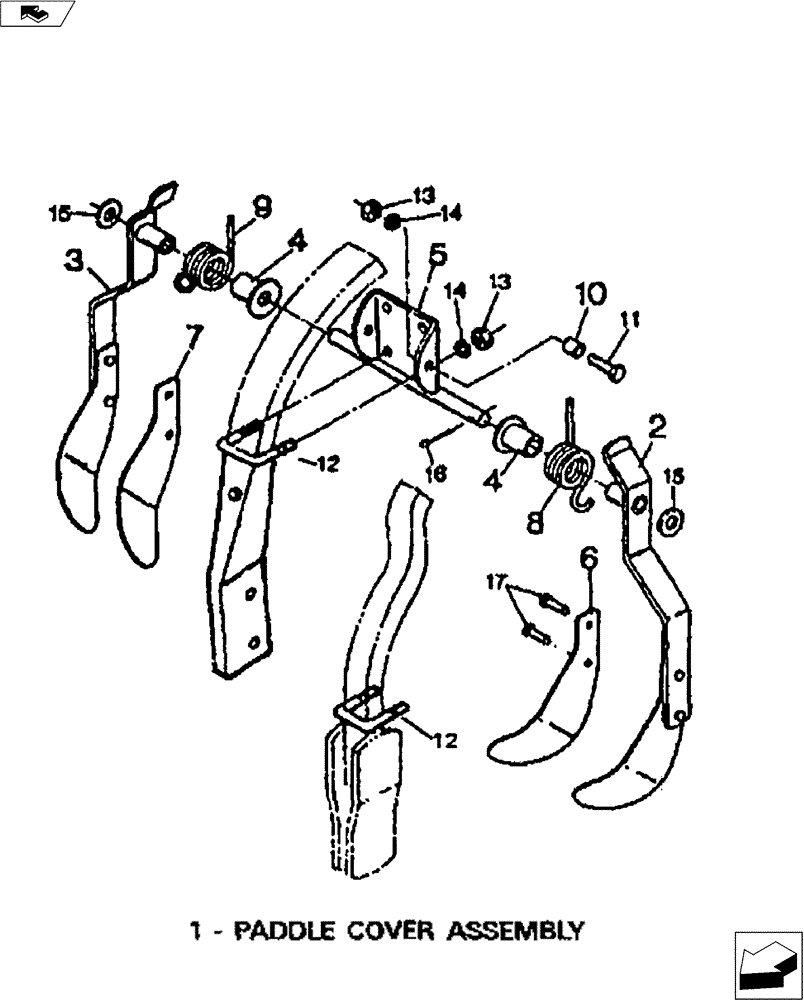

Схема запчастей Case IH FERTILIZER - (75.200.10) - PADDLE COVER ASSEMBLY (75) - SOIL PREPARATION
1
14
4
10
12
7
3
8
6
11
15
2
4
17
9
12
13
13
15
16
14
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

02418000

PADDLE

Paddle Cover Assembly (1" X 2" or 1 1/4" Shank)

1шт.

2

02071000

TOWING EQUIPMENT

RH Paddle Arm and Blade

1шт.

3

02072000

ARM

LH Paddle and Blade

1шт.

4

02073000

BUSHING

Spring Holder

1шт.

5

02421100

1" x 2" & 1 1/4" Shank

1шт.

6

02071020

PADDLE

RH Blade

1шт.

7

02072010

PADDLE

LH Blade

1шт.

8

24525000

COIL SPRING

RH

1шт.

9

24525010

COIL SPRING

LH

1шт.

10

44503800

TUBE

Spacer

1шт.

12

16306011

U-BOLT

3/8" x 1 3/4" x 2 1/4" (1 1/4" Shank)

1шт.

12

16306090

U-BOLT

0.327" x 2 7/16" (1" x 2" Shank)

1шт.

13

NSS

NOT SOLD SEPARAT

3/8" NC Hex. Nut

1шт.

14

NSS

NOT SOLD SEPARAT

3/8" Lock Washer

1шт.

15

NSS

NOT SOLD SEPARAT

3/4" SAE Washer

1шт.

16

NSS

NOT SOLD SEPARAT

1/4" x 1 1/2" Cotter Pin

1шт.

17

14340600

3/8" x 1"

1шт.
