(75.200.09) - PADDLE COVER ASSEMBLY

Запчасти Case IH 3200 (75.200.09) - PADDLE COVER ASSEMBLY (75) - SOIL PREPARATION

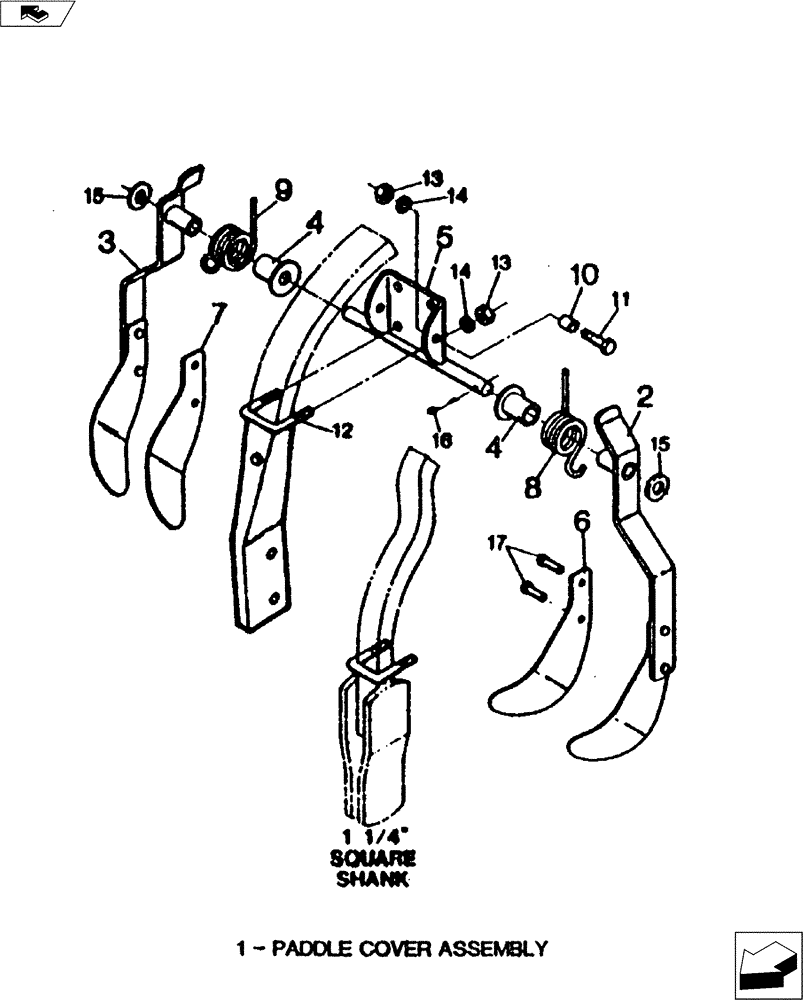

Схема запчастей Case IH 3200 - (75.200.09) - PADDLE COVER ASSEMBLY (75) - SOIL PREPARATION
13
6
15
4
1
2
14
16
11
5
9
4
12
8
7
17
10
15
13
14
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

02070000

1-1/4" Sq. Shank

1шт.

1

02418000

PADDLE

Cover Assembly - 1" x 2" Shank

1шт.

2

02071000

TOWING EQUIPMENT

RH Paddle Arm & Blade

1шт.

3

02072000

ARM

LH Paddle & Blade

1шт.

4

02073000

BUSHING

Spring Holder

2шт.

5

02074000

Mounting-1 1/4" Sq.Shank

1шт.

5

02421000

BRACKET

Mounting-1" x 2" Shank

1шт.

6

02071020

PADDLE

RH Blade

1шт.

7

02072010

PADDLE

LH Blade

1шт.

8

24525000

COIL SPRING

RH Torsion

1шт.

9

24525010

COIL SPRING

LH Torsion

1шт.

10

44503800

TUBE

Spacer

2шт.

11

NSS

NOT SOLD SEPARAT

3/8 x 1-1/2 NC Cap Screw

2шт.

12

16306011

U-BOLT

3/8 x 1-1/4 - 1-1/4" Sq. Shank

2шт.

12

16306090

U-BOLT

3/8 x 2 - 1" x 2" Shank

2шт.

13

NSS

NOT SOLD SEPARAT

3/8 NC Hex. Nut

6шт.

14

NSS

NOT SOLD SEPARAT

3/8 Lock Washer

6шт.

15

NSS

NOT SOLD SEPARAT

3/4 SAE Washer

2шт.

16

NSS

NOT SOLD SEPARAT

1/4 x 1 1/2 Cotter Pin

2шт.

17

14340600

3/8 x 1 Round Head

4шт.
