(80.150.AJ[16]) - LADDER 760/950 BUSHELL FOR PLATFORM

Запчасти Case IH 4765 (80.150.AJ[16]) - LADDER 760/950 BUSHELL FOR PLATFORM (80) - CROP STORAGE/UNLOADING

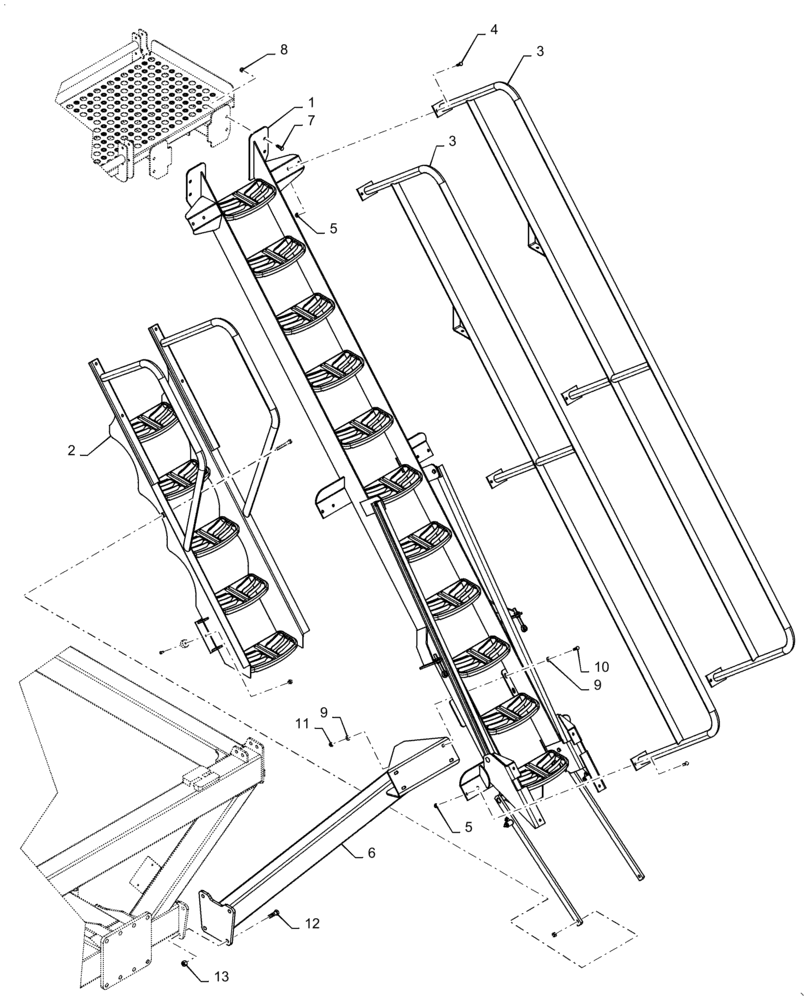

Схема запчастей Case IH 4765 - (80.150.AJ[16]) - LADDER 760/950 BUSHELL FOR PLATFORM (80) - CROP STORAGE/UNLOADING
9
4
8
1
3
9
6
2
12
5
13
7
3
5
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47550910

LADDER

Upper Black

1шт.

2

47543077

LADDER

Lower Black

1шт.

3

47550872

HANDRAIL

Stairs Black

2шт.

4

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

12шт.

5

100037

LOCK NUT,M10 x 1.5, Cl 8

12шт.

6

47550876

BRACKET

Mounting Black

1шт.

7

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

4шт.

8

100038

NUT,M12 x 1.75, Cl 8

4шт.

9

86625253

WASHER,11mm ID x 24mm OD x 2mm Thk

8шт.

10

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

4шт.

11

100037

LOCK NUT,M10 x 1.5, Cl 8

4шт.

12

120090

BOLT,Hex, M16 x 50mm, Cl 8.8

4шт.

13

146988

LOCK NUT,M16 x 2, Cl 8

4шт.

Выбрано товаров: 13
