(77.100.AC[07]) - TANK/CRADLE 555, 580 BUSHEL

Запчасти Case IH 4765 (77.100.AC[07]) - TANK/CRADLE 555, 580 BUSHEL (77) - SEEDING/PLANTING

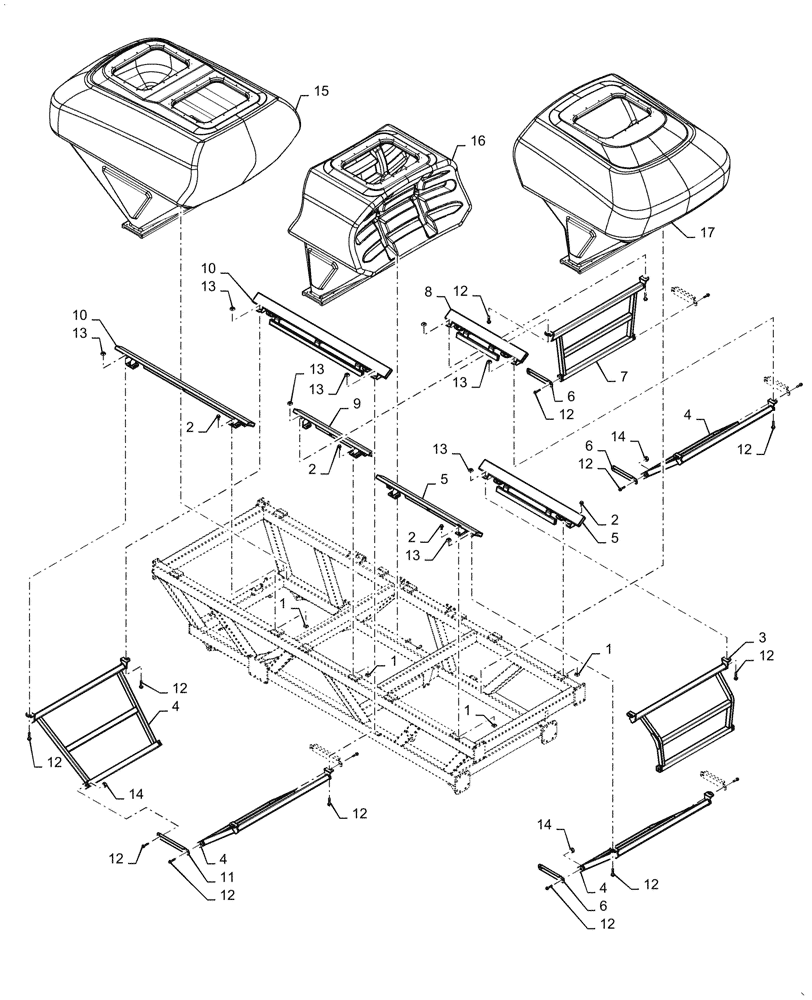

Схема запчастей Case IH 4765 - (77.100.AC[07]) - TANK/CRADLE 555, 580 BUSHEL (77) - SEEDING/PLANTING
12
6
15
13
12
1
17
11
7
8
13
2
4
1
5
12
6
12
9
14
4
10
12
12
10
12
1
6
16
14
13
4
2
13
12
14
2
13
4
12
1
3
2
13
12
12
5
12
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47642012

FASTENER

T-Nut M16

24шт.

2

47427860

BOLT,Hex, M16 x 35mm, Cl 8.8

24шт.

3

47633830

SUPPORT

Tank Cradle Bent Black

1шт.

4

47633828

SUPPORT

Tank Cradle Black

4шт.

5

47632662

SIDE RAIL

190 Bushel Black

2шт.

6

47638718

SUPPORT

Cradle Lower Black

4шт.

7

47633833

SUPPORT

Cradle Rail Black

1шт.

8

47632866

SIDE RAIL

Cradle Rail 105 Bushel Black

1шт.

9

47632868

SIDE RAIL

Cradle Rail 105 Bushel Black

1шт.

10

47632864

SIDE RAIL

260 Bushel Black

2шт.

11

47638720

SUPPORT

Lower Black

2шт.

12

86511852

BOLT,Hex Flg, M20 x 50, 8.8

24шт.

13

87535798

SQUARE NUT

12шт.

14

9847024

NUT,M20, Cl 10

12шт.

15

47451563

TANK

260 Bushel

1шт.

16

47451560

TANK

105 Bushel

1шт.

17

47451562

TANK

190 Bushel

1шт.
