(E50) - LADDERS AND RAILING - DISCONTINUED

Запчасти Case IH 2400 (E50) - LADDERS AND RAILING - DISCONTINUED

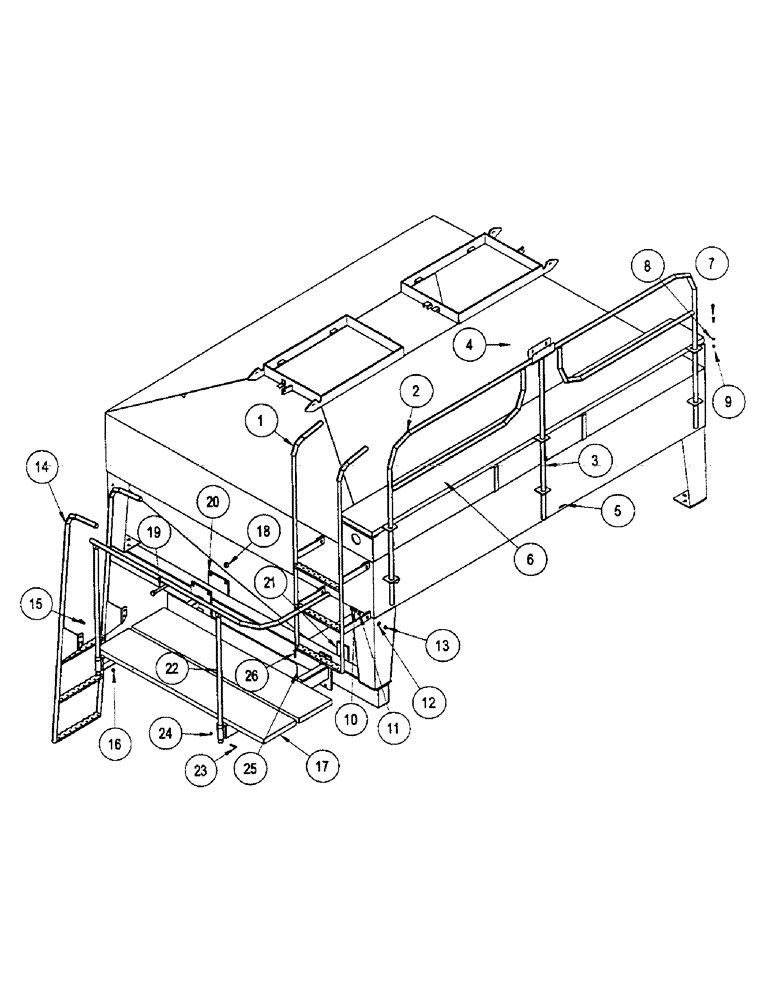

Схема запчастей Case IH 2400 - (E50) - LADDERS AND RAILING - DISCONTINUED
6
20
1
12
5
11
2
3
10
13
15
22
17
4
23
8
18
25
9
24
26
21
19
7
14
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1027220

LADDER

- right hand

1шт.

2

1013150

RAIL

ASSEMBLY

2шт.

3

1013151

HOUSING

CENTER POST

1шт.

4

1013225

PIN

wirelock

2шт.

5

1012930

PIN

ROLL PIN, 5/16" x 2"

3шт.

6

1027214

WALKWAY

CATWALK

1шт.

7

1011601

BOLT

BOLT, hex, 3/8" x 1 1/4"

8шт.

8

1011586

LOCK WASHER

lock, 3/8"

8шт.

9

280136

NUT,3/8"-16, G8

8шт.

10

1011607

BOLT

BOLT, hex, 1/2" x 1 1/2"

4шт.

11

1011584

WASHER

flat, 1/2" SAE

4шт.

12

1014443

WASHER

flat, 1/2"

4шт.

13

1011577

NUT,1/2"-13, G5

hex, 1/2"

4шт.

14

1027473

LADDER

- left hand

1шт.

15

1011606

BOLT

- hex, 1/2" x 1 1/4", gr. 5

2шт.

16

231-1448

NUT,1/2"-13, GB

LOCKNUT, hex, 1/2"

2шт.

17

1027470

WALKWAY

REAR CATWALK ASSEMBLY

1шт.

18

1027466

LARGE PLATE

PLATE

1шт.

19

1016718

BOLT

BOLT, hex, 3/4" x 6 1/2", gr. 5

6шт.

20

232-14412

NUT,3/4"-10, GB

LOCKNUT, hex, 3/4"

6шт.

21

1027517

LARGE PLATE

PLATE, bolting

1шт.

22

1027718

RAIL

HANDRAIL ASSEMBLY

1шт.

23

1011602

BOLT

BOLT, hex, 3/8" x 1 1/2"

2шт.

24

280136

NUT,3/8"-16, G8

2шт.

25

1027719

STOP

KICKSTOP

1шт.

26

1011725

BOLT

BOLT, hex 3/8" x 2"

2шт.
