(47) - ENGINE MOUNTING GROUP, MODEL AS1502

Запчасти Case IH 1802 (47) - ENGINE MOUNTING GROUP, MODEL AS1502

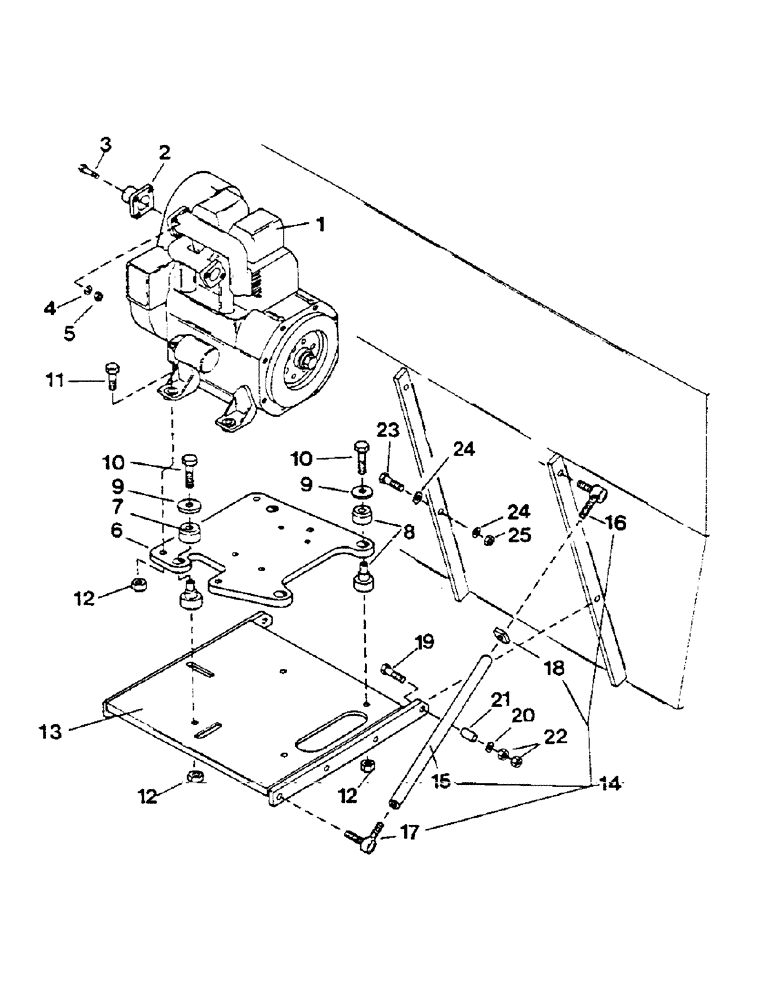

Схема запчастей Case IH 1802 - (47) - ENGINE MOUNTING GROUP, MODEL AS1502
10
10
9
14
18
17
12
7
25
24
15
9
12
12
13
11
4
21
20
1
5
8
6
23
22
3
16
2
24
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1014927

ENGINE

1шт.

2

1014805

FLANGE ASSEMBLY

1шт.

3

1011598

BOLT

2шт.

4

1014125

LOCK WASHER

LOCK WASHER

3шт.

5

1011575

NUT,5/16"-18, G5

1шт.

6

1014736

LARGE PLATE

PLATE, engine mounting

1шт.

7

1014738

ISOLATOR

90 lbs. (Front)

2шт.

8

1014739

ISOLATOR

150 lbs. (Back)

2шт.

9

1014741

WASHER

snubbing

4шт.

10

1011623

BOLT

4шт.

11

1014000

BOLT

BOLT

4шт.

12

1011578

NUT,5/8"-11, G5

hex, 5/8"

8шт.

13

1016354

PLATFORM

PLATE ASSEMBLY

1шт.

14

1014732

ROD

TIE ROD ASSEMBLY (Ref. 15-17)

2шт.

15

1014895

TIE-ROD

TIE ROD

2шт.

16

1012196

END

tie rod, left hand

2шт.

17

1012197

END

tie rod, right hand

2шт.

18

CON1013289

NUT,Sq, Jam, 11/16"-18

jam, right hand

2шт.

19

1015995

BOLT

BOLT, hex, 1/2" x 2 1/2"

2шт.

20

1011584

WASHER

4шт.

21

1015994

BUSHING

2шт.

22

231-4248

NUT,1/2"-13, GB

NUT, hex, 1/2"

4шт.

23

1016598

BOLT

hex, 3 1/4" x 2 1/2"

1шт.

24

1012634

WASHER

2шт.

25

1011620

NUT,3/4"-10, G5

hex, 3/4"

1шт.
