(24) - AUGER MOUNT ASSEMBLY, 2000, 3000 & 1600

Запчасти Case IH 1600 (24) - AUGER MOUNT ASSEMBLY, 2000, 3000 & 1600

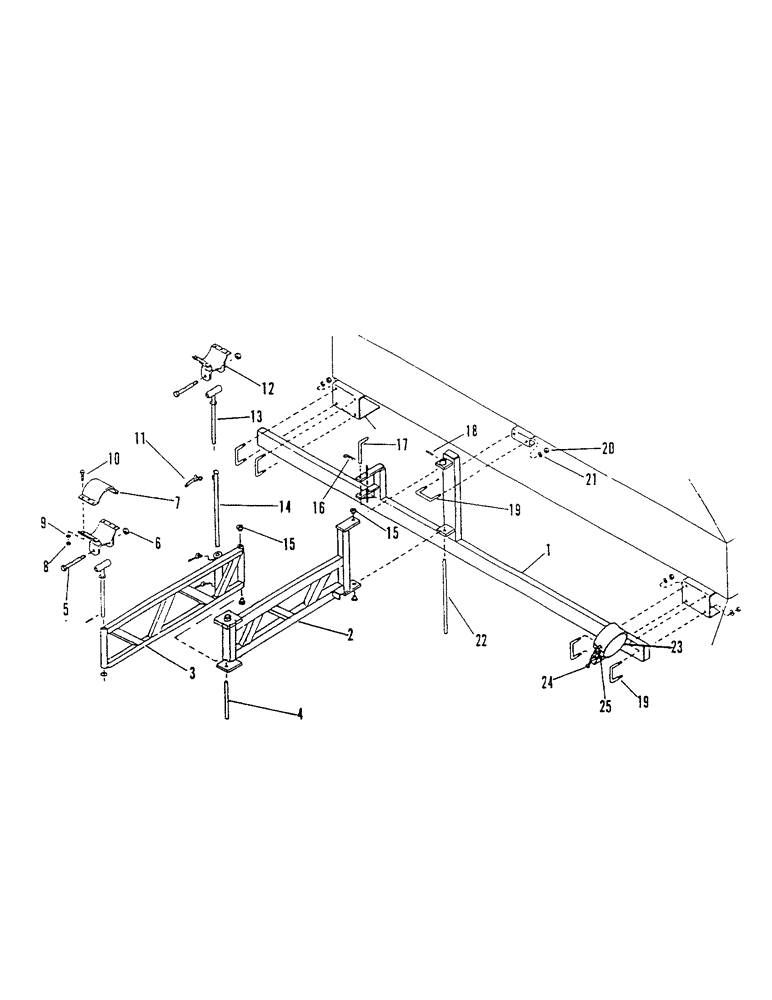

Схема запчастей Case IH 1600 - (24) - AUGER MOUNT ASSEMBLY, 2000, 3000 & 1600
8
13
20
5
9
24
19
11
15
7
22
4
21
15
23
18
14
16
2
10
3
25
6
12
19
17
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1021476

TUBE,120.38" Length

MOUNT ASSEMBLY, AS2000

1шт.

1021472

TUBE MOUNT ASSEMBLY, AS3000

1шт.

1024300

TUBE MOUNT ASSEMBLY, AS1600

1шт.

2

1023835

ARM

TUBE ASSEMBLY, inside

1шт.

3

1013832

TUBE ASSEMBLY, outside

1шт.

4

1024244

PIN

1шт.

5

1018839

BOLT

BOLT

2шт.

6

232-14416

NUT,1"-8, GC

NUT

2шт.

7

1021456

CLAMP

BAND

1шт.

8

1018881

NUT

6шт.

9

1011586

LOCK WASHER

LOCKWASHER

6шт.

10

1011602

BOLT

BOLT

6шт.

11

1024089

HANDLE

ASSEMBLY

3шт.

12

1021457

CLAMP

ASSEMBLY

2шт.

13

1021455

TUBE,14.875" Length

PIVOT TUBE ASSEMBLY

2шт.

14

1024084

PIPE

PIN

1шт.

15

1021445

BUSHING

OILITE BUSHING

4шт.

16

1015033

PIN

CLIP PIN

1шт.

17

1021538

PIN

1шт.

18

1016876

PIN

ROLL PIN

3шт.

19

1016523

BOLT

U-BOLT

5шт.

20

1011577

NUT,1/2"-13, G5

10шт.

21

1011581

LOCK WASHER

LOCKWASHER

10шт.

22

1021465

PIVOT PIN

PIN

1шт.

23

1021460

CLAMP

BAND

1шт.

24

1013286

TOGGLE

TOGGLE BAND ASSEMBLY

1шт.

25

1015196

U-BOLT

1шт.
