(35.550.22) - HYDRAULIC TENSION, SIDE RAILS, SB541C

Запчасти Case IH SB541C (35.550.22) - HYDRAULIC TENSION, SIDE RAILS, SB541C (35) - HYDRAULIC SYSTEMS

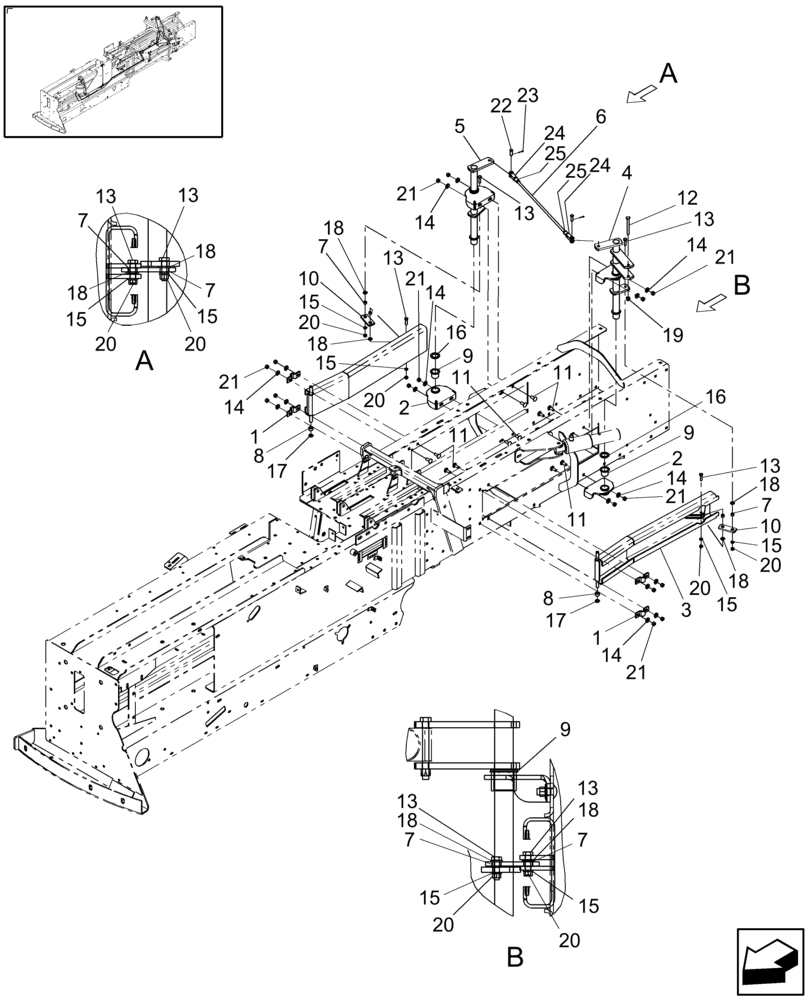

Схема запчастей Case IH SB541C - (35.550.22) - HYDRAULIC TENSION, SIDE RAILS, SB541C (35) - HYDRAULIC SYSTEMS
11
13
15
9
9
7
25
20
1
3
20
21
11
18
a
22
14
13
20
7
20
14
21
15
a
20
b
14
20
8
13
15
21
15
21
13
8
2
21
16
15
14
25
12
15
9
20
18
15
18
5
15
24
2
7
18
17
13
1
13
24
21
18
23
13
6
18
20
11
19
13
10
11
18
10
14
4
17
16
7
b
7
14
18
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86630804

BRACKET

4шт.

2

87044665

SUPPORT

2шт.

3

87707033

RAIL ASSY.

Side Tension

2шт.

4

87044664

SHAFT

LH

1шт.

5

87044822

SHAFT

RH

1шт.

6

87044826

ROD

1шт.

7

235002

SLEEVE

4шт.

8

86622548

SPACER,13.55mm ID x 19.01mm OD x 10.79mm L

2шт.

9

48545

BUSHING

Nylon

4шт.

10

87044824

LINKAGE

2шт.

11

80280503

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 1", Gr 5, Full Thd

16шт.

12

88959

BOLT,Hex, 3/8" - 16 x 3 1/2", Gr 5

1шт.

13

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

4шт.

14

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

16шт.

15

80681

LOCK WASHER,5/16"

4шт.

16

128303

WASHER

2шт.

17

244379

WASHER,13.49mm ID x 19.05mm OD x 2.67mm Thk

2шт.

18

87362

WASHER,5/16" SAE

4шт.

19

88902

NUT,3/8"-16

1шт.

20

9635082

NUT,5/16" - 18, Gr 5

4шт.

21

9628503

NUT,3/8"-16, G5

16шт.

22

510390

CLEVIS PIN,8.33mm OD x 30.66mm L

2шт.

23

280250

COTTER PIN,3/32" OD x 3/4" L

2шт.

24

42130

YOKE,3/8" - 24

2шт.

25

87308

JAM NUT,Jam, 3/8"-24, G2

2шт.
