Запчасти Case IH LBX432S (18.84070331[01]) - DIA : ROLLER BALE CHUTE (18) - ACCESSORIES

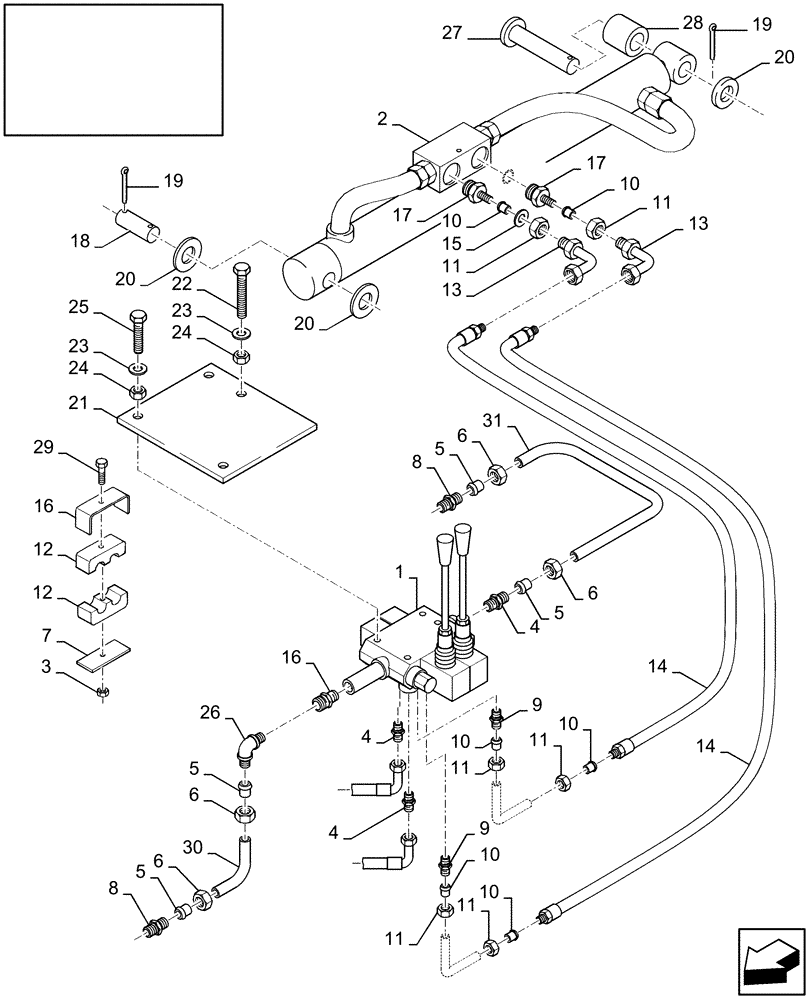

Схема запчастей Case IH LBX432S - (18.84070331[01]) - DIA : ROLLER BALE CHUTE (18) - ACCESSORIES
10
6
21
10
1
4
11
22
13
10
10
17
24
5
5
4
31
11
14
3
15
20
11
8
17
18
11
9
26
13
23
16
25
11
12
10
30
20
2
19
7
6
20
27
23
9
4
14
28
19
6
5
6
8
29
24
12
16
5
10
11

Артикул

Название

Примечание

Количество

84070331

DIA KIT, HARVESTER

1шт.

1

84062215

HYDRAULIC VALVE

1шт.

2

84449279

HYDRAULIC CYLINDER

1шт.

2

84272153R

REMAN-HYD CYLINDER

1шт.

2

84272153C

CORE-HYD CYLINDER

Return Number

1шт.

3

412152

NUT,M6 x 1, Cl 8.8

4шт.

4

9813512

HYD CONNECTOR

3шт.

5

150014

FERRULE

4шт.

6

86548975

PIPE UNION NUT,M16 x 1.5

4шт.

7

434097

SUPPORT

1шт.

8

150017

HYD CONNECTOR,M16 x 1.5 x M16 x 1.5

2шт.

9

84043514

HYD CONNECTOR

2шт.

10

335136

FERRULE

2шт.

11

335135

TUBE NUT,M14 x 1.5

2шт.

12

430356

CLAMP

2шт.

13

418283

ELBOW

2шт.

14

84449371

HYDRAULIC HOSE

2шт.

15

423996

ORIFICE

1шт.

16

84814948

SUPPORT

1шт.

17

84074545

HYD CONNECTOR

2шт.

18

356015

SPINDLE

1шт.

19

130007

COTTER PIN,M4 x 25

4шт.

20

378246

WASHER,17mm ID x 34mm OD x 3mm Thk

4шт.

21

84074612

PLATE

1шт.

22

386045

BOLT,Hex, M8 x 1.25 x 45mm, Cl 8.8

2шт.

23

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

24

89706690

NUT,M8, Cl 8

4шт.

25

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

26

427419

HYD CONNECTOR

1шт.

27

84078725

CLEVIS PIN,16mm OD x 100mm L

1шт.

28

84400935

ROLLER

1шт.

29

120056

BOLT,M6 x 1.0 x 54.15mm, Cl 8.8

1шт.

30

84449799

HYD TUBE,1476.1, 83 mm L

1шт.

31

84071771

HYD TUBE

1шт.

Выбрано товаров: 34
