Запчасти Case IH LBX432S (14.05[01]) - PLATE BALE CHUTE (14) - BALE CHAMBER

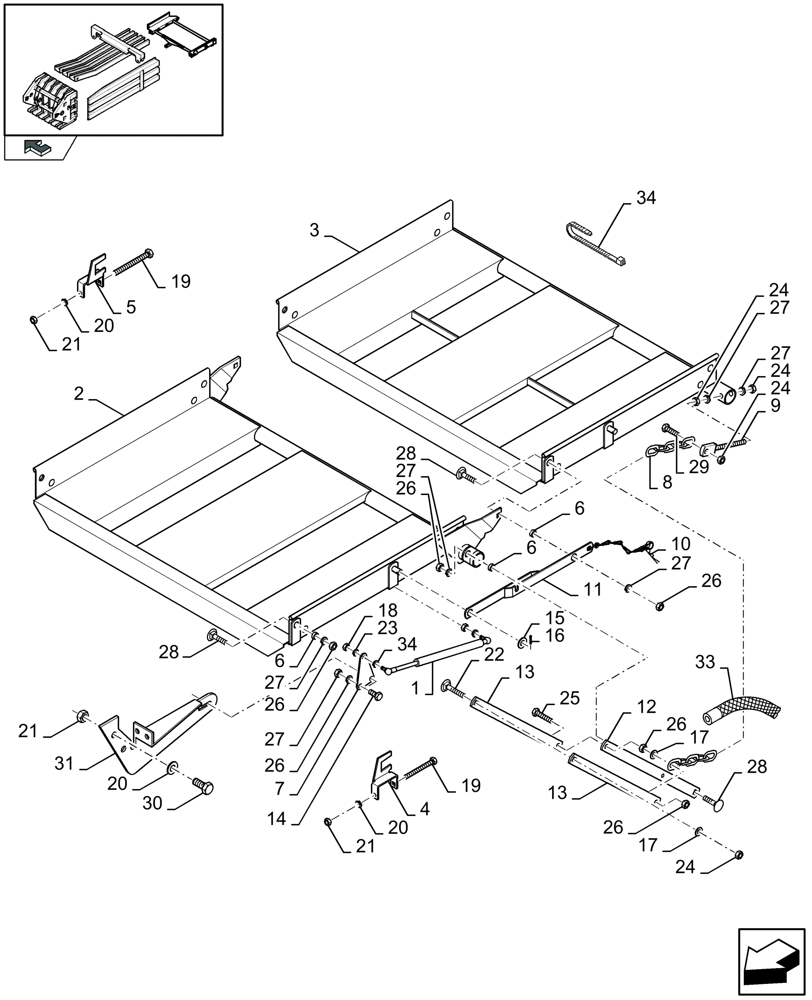

Схема запчастей Case IH LBX432S - (14.05[01]) - PLATE BALE CHUTE (14) - BALE CHAMBER
30
20
home
26
17
24
11
21
17
26
33
23
34
34
26
1
28
6
12
18
2
7
3
27
12
24
31
6
9
6
28
22
27
27
27
16
21
5
6
24
20
26
15
29
13
25
20
26
21
19
24
26
27
8
28
10
27
4
13
19
14

Артикул

Название

Примечание

Количество

1

84320972

SHOCK ABSORBER

2шт.

2

84400063

EXTENSION

1шт.

FOR LBX322S, LBX322P, LBX322R, LBX332S, LBX332P, LBX332R ONLY

1шт.

2

84400062

CHUTE

1шт.

FOR LBX422S, LBX422R, LBX432S, LBX432R ONLY

1шт.

3

84607217

EXTENSION

1шт.

FOR LBX322S, LBX322P, LBX322R, LBX332S, LBX332P, LBX332R ONLY

1шт.

3

84607215

EXTENSION

1шт.

FOR LBX422S, LBX422R, LBX432S, LBX432R ONLY

1шт.

4

84074166

SUPPORT

1шт.

5

84074168

SUPPORT

1шт.

6

80376291

RING

, Serial Range: -C423

6шт.

6

89837933

SPACER

, Start Serial: D424

6шт.

7

84320970

SUPPORT

1шт.

8

84074170

CHAIN,1505mm L

2шт.

9

89512549

ROD

2шт.

10

80180043

COTTER PIN

1шт.

11

84320651

SUPPORT

1шт.

12

84074054

SUPPORT

2шт.

13

84074051

SUPPORT

4шт.

14

80043167

SCREW

M16 x 30

2шт.

15

80378248

WASHER

25 MM

1шт.

16

80381929

PIN

1шт.

17

80378246

WASHER

16 MM

4шт.

18

89706690

NUT,M8, Cl 8

4шт.

19

80309308

SCREW

M12 x 120

2шт.

20

80140046

WASHER

12 MM

1шт.

21

89706685

NUT

M12

1шт.

22

80120046

BOLT

M16 x 60

2шт.

23

80322358

LOCK WASHER

4шт.

24

86000441

NUT,M16 x 2.0, Cl 8

6шт.

25

80320246

BOLT

M16 x 70

2шт.

26

100020

NUT,M16 x 2.0, Cl 8

14шт.

27

80140048

WASHER

16 MM

12шт.

28

86595832

CARRIAGE BOLT,Sht Sq Nk, M16 x 40mm, Cl 8.8, Full Thd

6шт.

29

80120090

SCREW

M16 x 50

2шт.

30

89706687

SCREW

4шт.

31

84429978

SUPPORT

1шт.

32

86511315

WASHER,8.4mm ID x 16mm OD x 1.8mm Thk

4шт.

33

80292267

BAND

L= 2.83 M

1шт.

34

84449335

CABLE TIE,346mm L

4шт.

Выбрано товаров: 41
