(05.05[01]) - SINGLE AXLE WITH BRAKES

Запчасти Case IH LBX431R (05.05[01]) - SINGLE AXLE WITH BRAKES (05) - AXLE

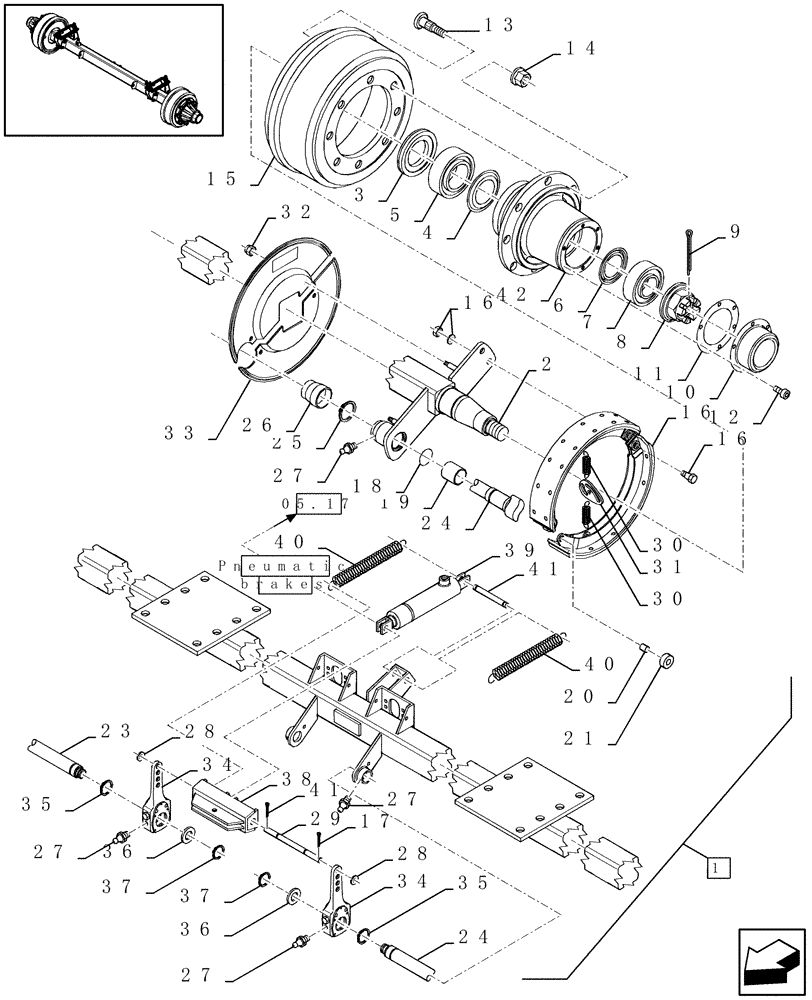

Схема запчастей Case IH LBX431R - (05.05[01]) - SINGLE AXLE WITH BRAKES (05) - AXLE
16
34
34
39
19
4
35
36
23
10
6
31
14
27
41
27
16
40
brakes
42
24
24
1
11
05.17
38
27
30
26
12
25
40
5
29
20
37
28
8
28
7
36
21
15
18
16
35
27
37
33
pneumatic
41
30
17
2
9
3
32
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84807498

AXLE

, Serial Range: (2-41)

1шт.

FOR HYDRAULIC BRAKES ONLY

1шт.

1

84807499

AXLE

, Serial Range: (2-38,42)

1шт.

FOR PNEUMATIC BRAKES ONLY

1шт.

2

NSS

NOT SOLD SEPARAT

Shaft

1шт.

3

84100505

RING

2шт.

4

84100506

RING

2шт.

5

84100507

BALL BEARING

2шт.

6

84100508

RING

2шт.

7

84100509

BEARING ASSY

2шт.

8

84100479

NUT

2шт.

9

84041875

PIN

2шт.

10

84100510

COVER

2шт.

11

84100511

SEAL

2шт.

12

84100512

BOLT

12шт.

13

84014229

BOLT

16шт.

14

84045545

WHEEL NUT

16шт.

15

84045544

DRUM

2шт.

16

84100513

BRAKE SHOE

4шт.

17

80412685

COTTER PIN

2шт.

18

84100514

RING

2шт.

19

84100515

SLEEVE

4шт.

20

84100516

PIN

4шт.

21

84100517

ROLLER

4шт.

22

80370024

CIRCLIP

4шт.

23

84100518

SHAFT

1шт.

24

84100519

SHAFT

1шт.

25

84100520

CIRCLIP

2шт.

26

84100521

PROTECTING COVER

2шт.

27

80300919

LUBE NIPPLE,M8 x 1

6шт.

28

80140069

WASHER

2шт.

29

84045542

PIN

1шт.

30

84100522

SPRING

4шт.

31

84100523

SUPPORT

2шт.

32

84100524

NUT,M10 x 1.5, Cl 8

8шт.

33

84100525

COVER

RH

1шт.

33

84100526

COVER

LH

1шт.

34

84100527

LEVER

2шт.

35

84100528

CIRCLIP

2шт.

36

84807632

WASHER

2шт.

37

80370002

CIRCLIP

2шт.

38

84053856

LEVER

1шт.

FOR HYDRAULIC BRAKES ONLY

1шт.

38

84045543

LEVER

1шт.

FOR PNEUMATIC BRAKES ONLY

1шт.

39

84014243

CYLINDER

D=30MM

1шт.

40

84014241

SPRING

2шт.

41

84014244

PIN

1шт.

42

84100504

HUB

2шт.
