Запчасти Case IH LBX421R (13.24[01]) - FEED CHAMBER (13) - FEEDER

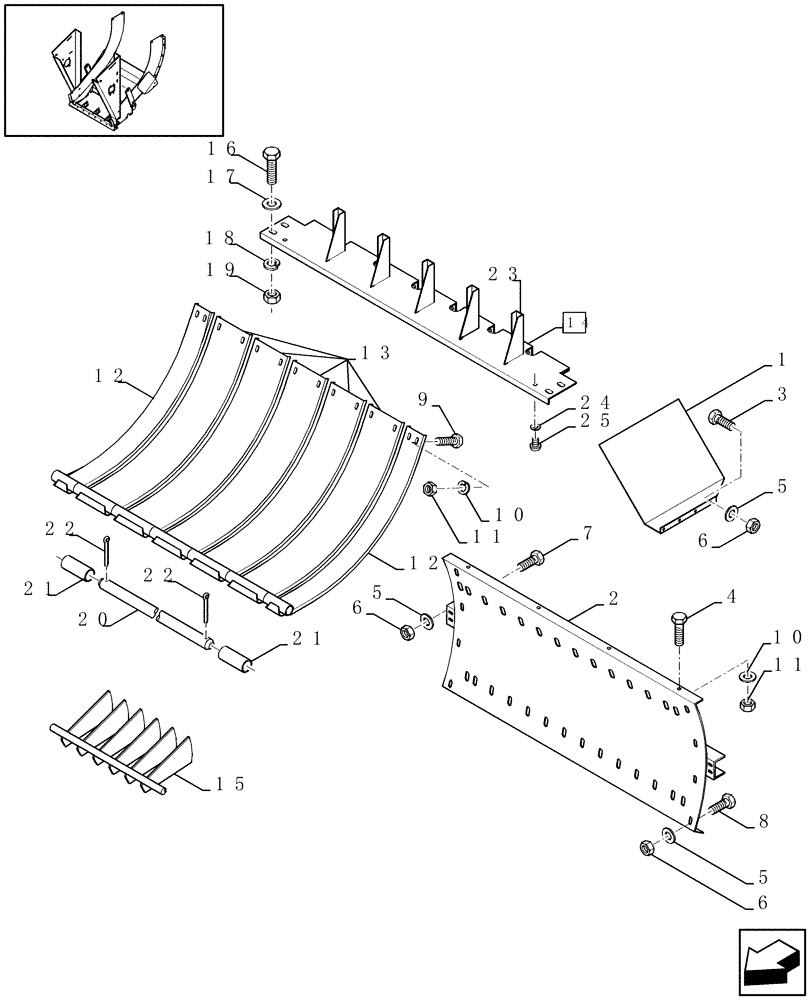

Схема запчастей Case IH LBX421R - (13.24[01]) - FEED CHAMBER (13) - FEEDER
10
9
23
11
20
5
5
1
7
16
12
24
2
6
6
22
8
12
6
14
3
11
19
15
17
10
25
4
22
18
13
5
21
21

Артикул

Название

Примечание

Количество

1

84043503

SHIELD

1шт.

2

84078472

PLATE

1шт.

FOR LBX331R ONLY

1шт.

2

84078466

PLATE

1шт.

FOR LBX421R, LBX431R ONLY

1шт.

3

80120039

BOLT

1шт.

4

80043139

BOLT,M10 x 25mm

1шт.

5

80322358

LOCK WASHER

8MM

1шт.

7

80308761

SCREW,M8 x 25mm

M8x25

1шт.

8

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

1шт.

9

80338949

CARRIAGE BOLT

M10x25

1шт.

10

80140045

WASHER

10MM

1шт.

11

100016

NUT,M10 x 1.5, Cl 8

1шт.

12

84058076

GUIDE

2шт.

13

84058075

GUIDE

1шт.

14

84042612

SUPPORT

(23)

1шт.

FOR LBX421R, LBX431R ONLY

1шт.

14

84068989

SUPPORT

(23)

1шт.

FOR LBX331R ONLY

1шт.

15

84074740

SHAFT

1шт.

FOR LBX421R, LBX431R ONLY

1шт.

15

84074739

SHAFT

1шт.

FOR LBX331R ONLY

1шт.

16

80120090

SCREW

M16x50

1шт.

17

80394631

WASHER

16MM

1шт.

18

80140048

WASHER

16MM

1шт.

19

100020

NUT,M16 x 2.0, Cl 8

1шт.

20

84039493

ROD

1шт.

FOR LBX421R, LBX431R ONLY

1шт.

20

84074004

ROD

1шт.

FOR LBX331R ONLY

1шт.

21

84041590

BUSHING

2шт.

22

80300423

COTTER PIN

2шт.

23

89837273

SCRAPER BLADE

5шт.

FOR LBX421R, LBX431R ONLY

1шт.

WELD ON

1шт.

23

84068687

SCRAPER BLADE

4шт.

FOR LBX331R ONLY

1шт.

WELD ON

1шт.

24

84032523

WASHER

1шт.

25

80190029

RUBBER BUMPER

2шт.

6

89706690

NUT,M8, Cl 8

1шт.

Выбрано товаров: 42
