Запчасти Case IH LBX421R (13.18[01]) - SUSPENSION FRAME (13) - FEEDER

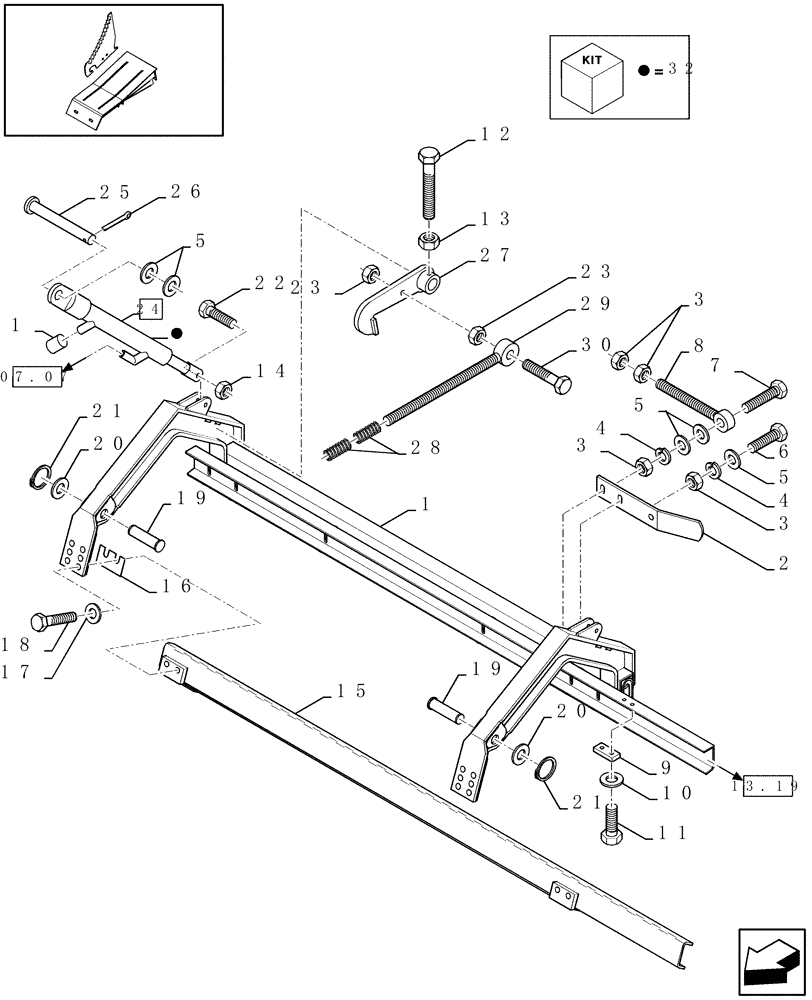

Схема запчастей Case IH LBX421R - (13.18[01]) - SUSPENSION FRAME (13) - FEEDER
21
5
14
1
3
20
15
2
23
10
32
32
4
9
5
19
3
4
17
12
29
23
32
13
13.19
24
25
11
6
22
7
19
07.07
3
18
8
20
28
26
16
5
30
27
31
21

Артикул

Название

Примечание

Количество

1

84042693

FRAME

1шт.

FOR LBX421R, LBX431R ONLY

1шт.

1

84068890

FRAME

1шт.

FOR LBX331R ONLY

1шт.

2

84042262

COVER PLATE

1шт.

3

89706685

NUT

M12

4шт.

4

80140046

WASHER

12MM

2шт.

5

80378245

WASHER

12MM

1шт.

6

80328754

SCREW

M12x40

1шт.

7

80334682

BOLT

M12x50

1шт.

8

80330413

BANJO BOLT

1шт.

9

84039445

STOP

1шт.

10

80322358

LOCK WASHER

8MM

2шт.

11

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

2шт.

12

80120061

BOLT,M8 x 60mm

M8x60

1шт.

13

80043442

NUT,M8 x 1.25, Cl 8

1шт.

14

80100037

NUT,M10 x 1.5, Class 8

M8

2шт.

15

84041816

U-BRACKET

1шт.

FOR LBX421R, LBX431R ONLY

1шт.

15

84074007

U-BRACKET

1шт.

FOR LBX331R ONLY

1шт.

16

84041812

SHIM,50mm OD x 1.5mm Thk

1шт.

17

80394631

WASHER

16MM

4шт.

18

80120090

SCREW

M16x50

4шт.

19

84042694

PIN

2шт.

20

80140229

WASHER

2шт.

21

80370002

CIRCLIP

2шт.

22

80536632

BOLT

2шт.

23

100016

NUT,M10 x 1.5, Cl 8

2шт.

24

84807175

HYDRAULIC CYLINDER,Double Acting, 20mm Rod, 235mm Stroke

(32)

2шт.

25

80387792

LOCK PIN

2шт.

26

80130003

COTTER PIN

2шт.

27

84042703

HOOK

1шт.

28

80355988

SPRING

2шт.

29

84021756

BANJO BOLT

M10x160

1шт.

30

80325829

SCREW

M10x45

1шт.

31

80916612

BREATHER

2шт.

32

84026460

SEAL KIT

2шт.

Выбрано товаров: 38
