Запчасти Case IH LBX421R (13.06[01]) - PICK-UP, FRAME (13) - FEEDER

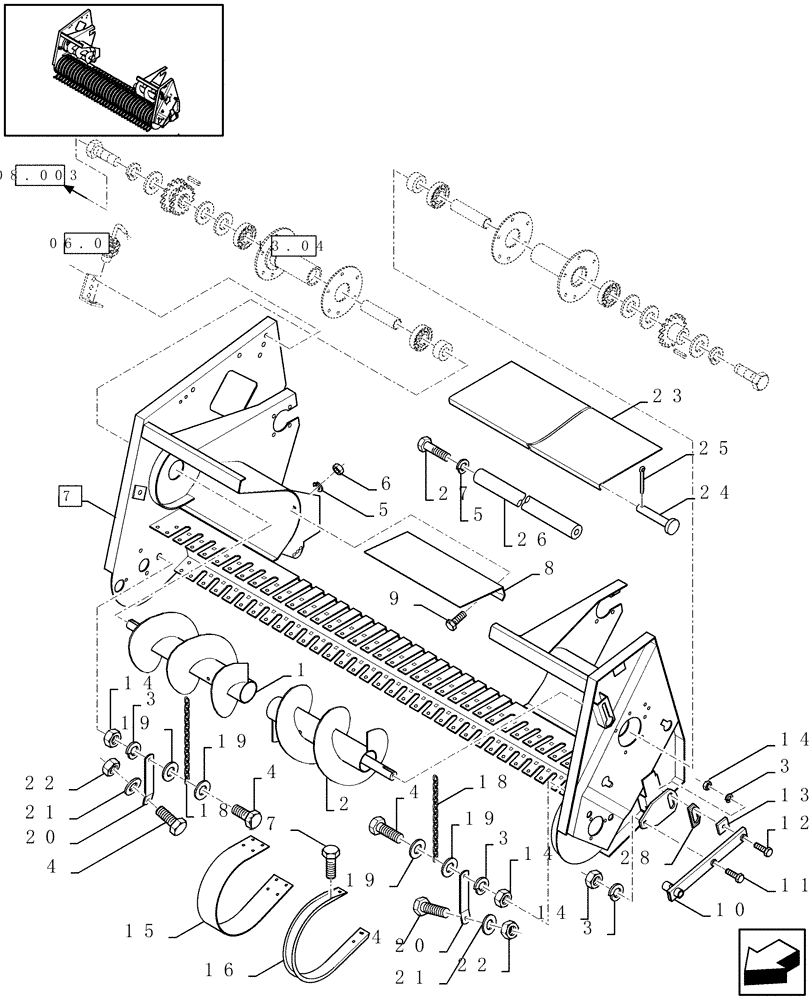

Схема запчастей Case IH LBX421R - (13.06[01]) - PICK-UP, FRAME (13) - FEEDER
14
15
3
5
19
21
11
1
4
20
9
2
3
18
24
16
13
2
14
23
22
18
10
13.04
7
4
08.003
21
14
25
12
06.01
14
6
20
4
8
4
3
17
19
27
19
5
3
22
28
19
26

Артикул

Название

Примечание

Количество

1

84607792

AUGER

RH

1шт.

2

84607791

AUGER

LH

1шт.

3

80140046

WASHER

12MM

1шт.

4

80120044

BOLT

M12x30, Serial Range: -C287

4шт.

4

80328754

SCREW

M12x40, Start Serial: D288

4шт.

5

80140045

WASHER

10MM

1шт.

6

100016

NUT,M10 x 1.5, Cl 8

1шт.

7

84607907

FRAME

1шт.

FOR LBX331R ONLY

1шт.

7

84607908

FRAME

1шт.

FOR LBX421R, LBX431R ONLY

1шт.

8

84607767

ANGLE

LH

1шт.

8

84607768

ANGLE

RH

1шт.

9

86512446

CARRIAGE BOLT,M10 x 1.5 x 30mm, Cl 8.8

6шт.

10

84607735

ARM

2шт.

11

80300662

BOLT

M12x70

2шт.

12

89504194

BOLT

M12x85

2шт.

13

84041968

LOCKING PLATE

2шт.

14

89706685

NUT

M12

6шт.

15

84607772

GUARD

1шт.

16

84607781

GUARD

1шт.

17

86511478

BOLT,Hex Serr, M8 x 1.25 x 16mm

1шт.

18

84000002

CHAIN

2шт.

19

80140084

WASHER

4шт.

20

84039278

COVER PLATE

2шт.

21

80378245

WASHER

12MM

2шт.

22

80412126

LOCK NUT

M12

2шт.

23

84078480

PLATE

1шт.

FOR LBX331R ONLY

1шт.

23

84074341

PLATE

1шт.

FOR LBX421R, LBX431R ONLY

1шт.

24

80412607

PIN

3шт.

25

80130004

COTTER PIN

3шт.

26

84078667

SHAFT

1шт.

FOR LBX331R ONLY

1шт.

26

84053189

SHAFT

1шт.

FOR LBX421R, LBX431R ONLY

1шт.

27

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

2шт.

28

84041969

PLATE

1шт.

WELD ON

1шт.

Выбрано товаров: 40
