(05.18[01]) - PNEUMATIC BRAKES - TANDEM AXLE

Запчасти Case IH LBX332S (05.18[01]) - PNEUMATIC BRAKES - TANDEM AXLE (05) - AXLE

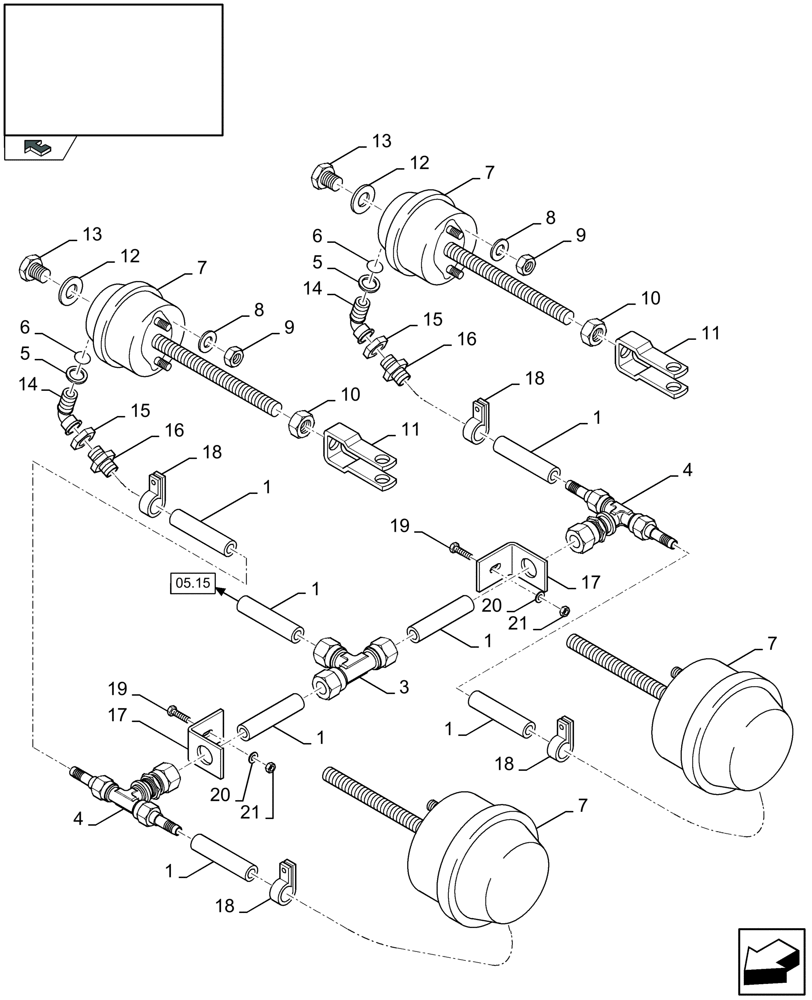

Схема запчастей Case IH LBX332S - (05.18[01]) - PNEUMATIC BRAKES - TANDEM AXLE (05) - AXLE
16
16
10
11
9
19
4
05.15
10
1
8
19
1
6
15
13
7
1
1
18
14
18
21
4
20
18
21
home
17
13
9
1
12
17
14
5
6
20
3
18
15
1
7
7
8
1
5
11
12
7
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89512535

HOSE

L= 3 M

1шт.

2

89512527

FERRULE

1шт.

3

84100075

3 WAY CONNECTION

1шт.

4

84100076

3 WAY CONNECTION

1шт.

5

89512533

WASHER, THRUST

1шт.

6

89512532

O-RING

1шт.

7

84078896

CYLINDER

Rear

2шт.

7

84320807

CYLINDER

Front

2шт.

8

80140046

WASHER

1шт.

9

80330327

NUT

M12 x 1.5

1шт.

10

80364164

NUT

1шт.

11

84014245

YOKE

1шт.

12

84014312

RING

1шт.

13

84014311

PLUG

1шт.

14

84100254

HYD CONNECTOR

4шт.

15

80364164

NUT

M16

4шт.

16

89512534

HYD CONNECTOR

4шт.

17

84100226

BRACKET

2шт.

18

89706732

CLAMP

4шт.

19

80120100

BOLT,M6 x 1 x 20mm

2шт.

20

80322357

LOCK WASHER,Belleville, M6

6.1 MM

1шт.

21

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

1шт.
