(05.15[01]) - PNEUMATIC BRAKES, BRAKE VALVE

Запчасти Case IH LBX332S (05.15[01]) - PNEUMATIC BRAKES, BRAKE VALVE (05) - AXLE

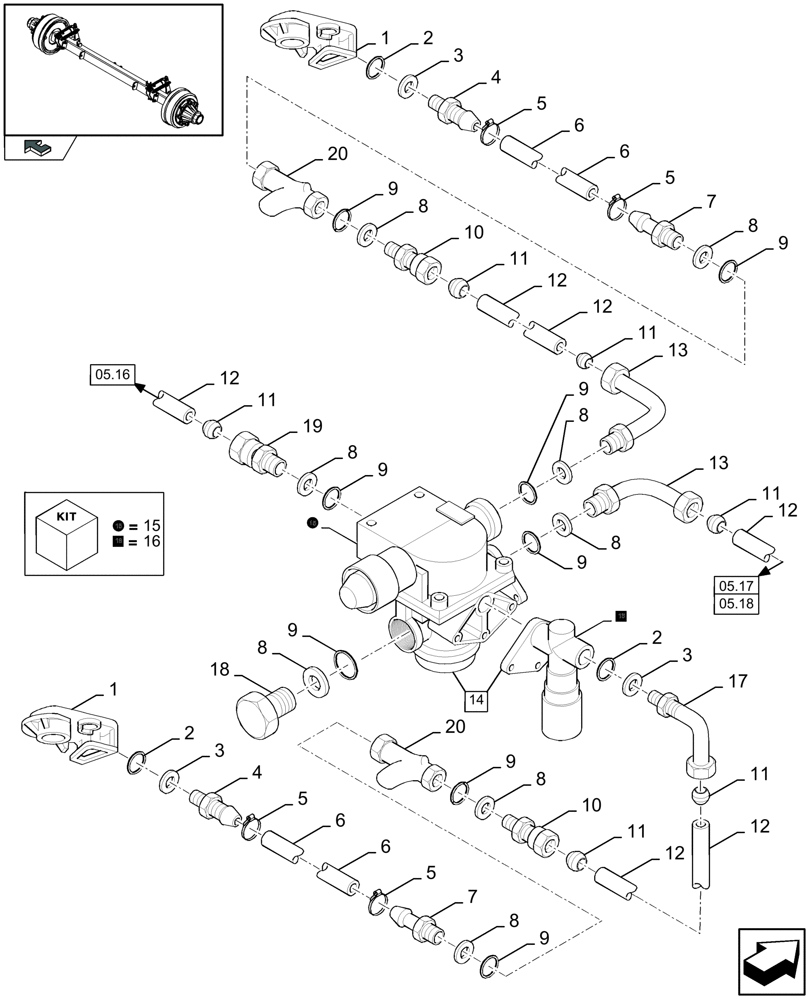

Схема запчастей Case IH LBX332S - (05.15[01]) - PNEUMATIC BRAKES, BRAKE VALVE (05) - AXLE
8
8
6
05.16
8
8
05.17
8
2
3
16
9
13
11
15
9
11
4
13
11
3
6
8
12
9
4
11
12
6
5
15
9
14
5
19
12
6
7
20
16
12
9
11
18
9
1
2
home
05.18
9
9
2
12
11
7
16
10
20
12
8
8
5
5
15
17
1
10
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89512537

COUPLING BLOCK

1шт.

YELLOW

1шт.

MAINTENANCE PART

1шт.

1

89512546

COUPLING BLOCK

1шт.

RED

1шт.

MAINTENANCE PART

1шт.

1

84017270

COUPLING BLOCK

1шт.

MANDATORY FOR ITALY ONLY

1шт.

MAINTENANCE PART

1шт.

2

89512532

O-RING

1шт.

3

89512533

WASHER, THRUST

1шт.

4

89512534

HYD CONNECTOR

1шт.

5

80326082

CLAMP

1шт.

6

87389513

HOSE,3.00 mm ID x 500.00 mm

1шт.

7

89512531

HYD CONNECTOR

2шт.

8

89512530

WASHER, THRUST

8шт.

9

89512529

O-RING

8шт.

10

89512528

HYD CONNECTOR

2шт.

11

89512527

FERRULE

1шт.

12

89512535

HOSE

L= 3 M

1шт.

13

89512525

ELBOW

2шт.

14

89512544

BRAKE VALVE

(15, 16)

1шт.

15

89804178

SEAL KIT

1шт.

16

89804179

SEAL KIT

1шт.

17

84007190

ELBOW,M16 x 1.5 Male

1шт.

18

89512523

PLUG

1шт.

19

84007189

HYD CONNECTOR,M22 x 1.5

1шт.

20

9512545

AIR FILTER

2шт.

MAINTENANCE PART

1шт.
