Запчасти Case IH LBX332R (06.04[01]) - SIDE LIGHTS, DENMARK (06) - ELECTRICAL SYSTEMS

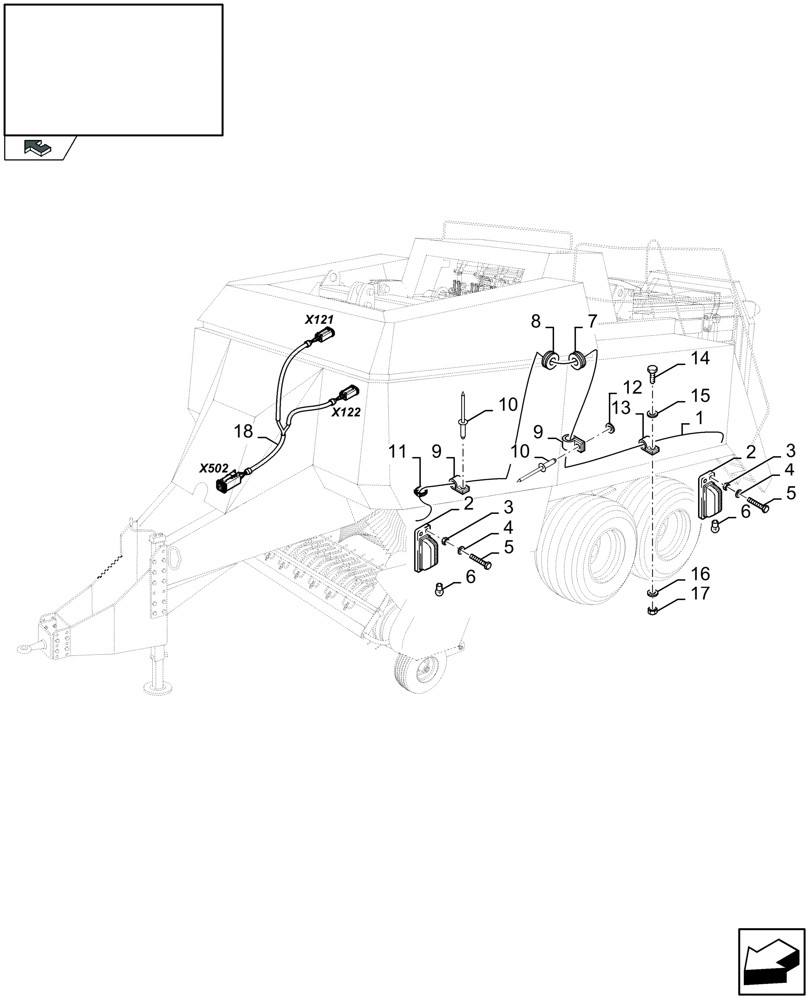

Схема запчастей Case IH LBX332R - (06.04[01]) - SIDE LIGHTS, DENMARK (06) - ELECTRICAL SYSTEMS
5
3
10
18
2
x502
2
6
5
7
x121
17
3
4
15
14
home
1
x122
6
13
9
9
10
4
11
16
8
12

Артикул

Название

Примечание

Количество

1

84073089

WIRE HARNESS

, Serial Range: -C439

2шт.

SEE FIGURE 06.70

1шт.

1

84459690

WIRE HARNESS

, Start Serial: D440

2шт.

SEE FIGURE 06.81

1шт.

2

84058158

SIDE LAMP ASSY

6шт.

3

80100012

NUT

M4

12шт.

4

80322355

WASHER

4 MM

12шт.

5

86511042

SCREW,Pan Head, M4 x 0.7 x 16mm, Cl 4.8

12шт.

6

84058228

BULB,12V, 5W

12 V - 4 W

6шт.

7

80323788

GROMMET

3шт.

8

80399986

GROMMET

2шт.

9

89507807

CLAMP

8шт.

10

89512290

RIVET

8шт.

11

80323597

STRAP

4шт.

12

80322356

WASHER

5.1 MM

4шт.

13

80675162

WIRE CLAMP

13шт.

14

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

9шт.

15

80378244

LOCK WASHER

10 MM

9шт.

16

80140045

WASHER

10 MM

9шт.

17

100016

NUT,M10 x 1.5, Cl 8

9шт.

18

84459692

WIRE HARNESS

, Start Serial: D440

1шт.

SEE FIGURE 06.83

1шт.

Выбрано товаров: 22
