Запчасти Case IH LBX332R (13.19[01]) - KNIFE DRAWER (13) - FEEDER

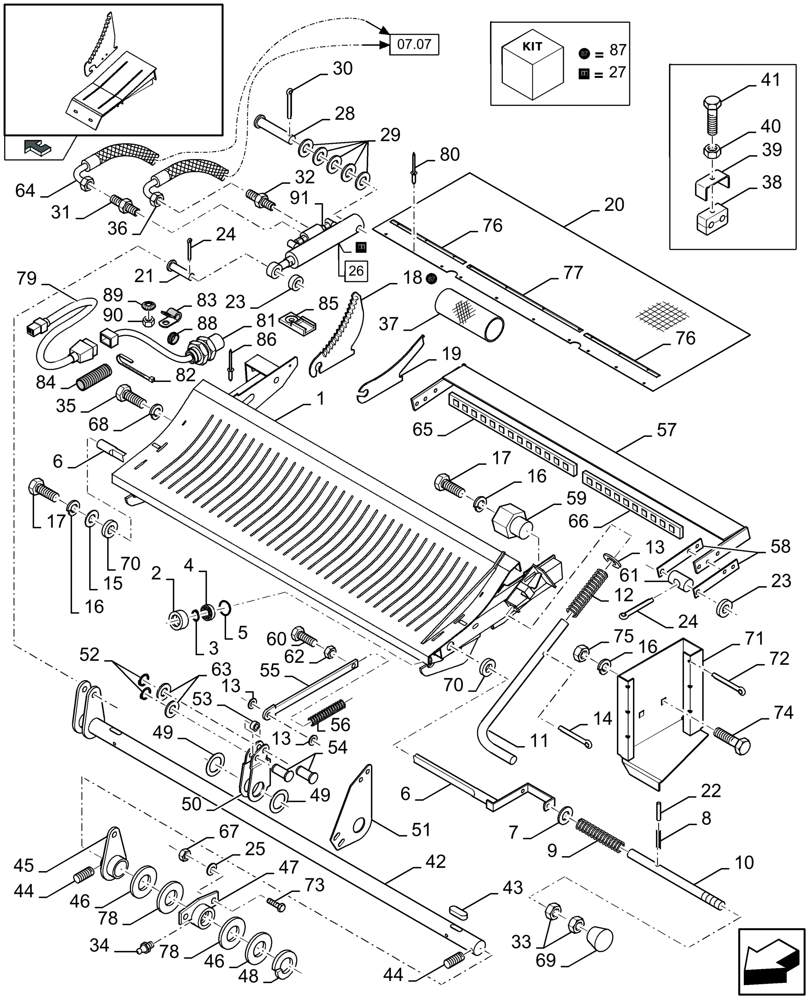

Схема запчастей Case IH LBX332R - (13.19[01]) - KNIFE DRAWER (13) - FEEDER
78
24
39
61
33
9
53
2
59
83
29
1
15
50
45
86
65
7
70
78
27
10
32
91
11
70
22
58
3
16
52
17
84
5
16
54
75
43
18
28
20
31
76
76
87
85
8
23
home
6
51
25
24
49
41
38
55
35
46
16
27
42
13
87
14
77
48
56
46
89
44
87
74
66
13
6
07.07
19
34
80
17
79
36
82
49
30
64
27
88
68
72
23
26
63
60
44
69
90
62
13
4
67
40
73
47
37
12
71
21
57
81

Артикул

Название

Примечание

Количество

1

84074241

FRAME

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

1

84074378

FRAME

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

2

84041706

ROLLER

1шт.

3

80370024

CIRCLIP

1шт.

4

86629499

BALL BEARING,20mm ID x 42mm OD x 12mm W

1шт.

5

80300645

CIRCLIP

1шт.

6

84074190

ROD

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

6

84056870

ROD

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

7

80378245

WASHER

13 MM

1шт.

8

80130045

PIN

5 x 26

1шт.

9

80151990

SPRING

1шт.

10

84056189

PIN

1шт.

11

84039459

PIN,16mm OD

1шт.

12

84043589

SPRING

1шт.

13

80140090

WASHER

17 MM

1шт.

14

80333960

ROLL PIN

1шт.

15

80543043

WASHER

13 MM

1шт.

16

80140046

WASHER

12.4 MM

1шт.

17

89706687

SCREW

M12 x 30

1шт.

18

84056505

KNIFE

1шт.

MAINTENANCE PART

1шт.

18

84058219

KNIFE

23шт.

MAINTENANCE PART

1шт.

HARD-FACED KNIVES, NOT FOR VERY STONY CONDITIONS

1шт.

19

84056868

COVER PLATE

1шт.

MAINTENANCE PART

1шт.

20

84042270

CANVAS

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

20

84074192

CANVAS,400mm W x 940mm L

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

21

89850761

PIN

1шт.

22

84818466

ROLL PIN,3mm OD x 26mm L, Slotted

3 x 26

1шт.

23

80378246

WASHER

17 MM

1шт.

24

80412685

COTTER PIN

3шт.

25

80140048

WASHER

16.4 MM

1шт.

26

84807161

HYDRAULIC CYLINDER,Double Acting, 25mm Rod, 120mm Stroke

(27), Serial Range: -C479

1шт.

26

84461532

HYDRAULIC CYLINDER,Double Acting, 25mm Rod, 120mm Stroke

(27,91), Start Serial: D480

1шт.

27

84053275

SEAL KIT

1шт.

28

89501786

PIN

1шт.

29

80378247

WASHER

21 MM

1шт.

30

80412686

COTTER PIN

1шт.

31

80386215

HYD CONNECTOR

, Serial Range: -C479

1шт.

31

84037257

HYD CONNECTOR

, Start Serial: D480

1шт.

32

80396162

HYD CONNECTOR

, Serial Range: -C479

1шт.

32

84037257

HYD CONNECTOR

, Start Serial: D480

1шт.

33

89706685

NUT

M12

2шт.

34

321204

LUBE NIPPLE,M6 x 1.0 x 16mm OAL

2шт.

35

80120041

CARRIAGE BOLT

M10 x 25

2шт.

36

84043965

HYDRAULIC HOSE

, Serial Range: -C479

1шт.

36

84043966

HYDRAULIC HOSE

, Start Serial: D480

1шт.

37

80292267

BAND

1шт.

38

80430356

CLAMP

2шт.

39

84814948

SUPPORT

1шт.

40

80353308

NUT

M6

1шт.

41

80120056

SCREW

M6 x 50

1шт.

42

84039315

SHAFT

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

42

84074191

SHAFT

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

43

80170019

KEY

14 x 9 x 40

2шт.

44

80412202

LOCK PIN

3шт.

45

84039463

LEVER

2шт.

46

80058821

WASHER

1шт.

47

84039452

SUPPORT

2шт.

48

80443076

LOCK WASHER

46 MM

1шт.

49

84005527

WASHER,46mm ID x 70mm OD x 1mm Thk

46 MM

1шт.

50

84068634

LEVER

1шт.

51

84068635

PLATE

1шт.

52

84041862

CIRCLIP

1шт.

53

84041936

ROLLER,25mm OD x 15mm L

1шт.

54

84043787

PIN

1шт.

55

84607256

TOOL

1шт.

56

84038524

SPRING,Compression, 1.26" OD x 13.39" L

1шт.

57

84074189

PROFILE

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

57

84068632

PROFILE

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

58

84039309

COVER PLATE

4шт.

59

84039310

HEX PLUG,44mm L

2шт.

60

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

1шт.

61

80380840

PIN

46 x 60 x 1

2шт.

62

86629542

NUT,M8 x 1.25, Cl 8.8

1шт.

63

84043973

FRICTION WASHER,15mm ID x 21mm OD x 1.5mm Thk

1шт.

64

84043966

HYDRAULIC HOSE

1шт.

65

84074330

COVER PLATE

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

65

84045050

COVER PLATE

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

66

84074329

COVER PLATE

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

66

84045049

COVER PLATE

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

67

100020

NUT,M16 x 2.0, Cl 8

4шт.

68

80140045

WASHER

Belleville, 10.2MM

4шт.

69

80372783

KNOB

1шт.

70

84814900

WASHER,31mm ID x 48mm OD x 8mm Thk

2шт.

71

84056934

RACK

, Serial Range: -C535

1шт.

71

84801665

RACK

, Start Serial: D536

1шт.

72

80437424

COTTER PIN

2шт.

73

80043168

BOLT

M16 x 40

4шт.

74

80120044

BOLT

M12 x 30

2шт.

75

89706685

NUT

M12

1шт.

76

84042245

FIXING PLATE

1шт.

77

84042244

FIXING PLATE

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

77

84074326

FIXING PLATE

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

78

80140126

WASHER

46 MM

1шт.

79

84072937

WIRE HARNESS

1шт.

SEE FIGURE 06.68

1шт.

80

80445395

RIVET,Pop, M4.8 x 18.1

1шт.

81

84058863

SENSOR

1шт.

MAINTENANCE PART

1шт.

SEE FIGURE 06.91

1шт.

82

80323597

STRAP

, Serial Range: -C499

10шт.

82

86566990

CABLE TIE,292mm OAL x 4.8mm W

CABLE STRAP, Start Serial: D500

10шт.

83

89839372

CLAMP

6шт.

84

NS

NOT SERVICED

L=0.5 M

1шт.

85

84058832

CLIP

1шт.

86

89512290

RIVET

2шт.

87

84110678

DIA KIT, HARVESTER

(18)

1шт.

KIT OF 23 HARD-FACED KNIVES

1шт.

MAINTENANCE PART

1шт.

87

84110677

DIA KIT, HARVESTER

(18)

1шт.

KIT OF 33 HARD-FACED KNIVES

1шт.

MAINTENANCE PART

1шт.

88

920516

GUIDE

1шт.

89

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

90

9706690

NUT,M8 x 1.25, Cl 8

2шт.

91

84349899

SERVICE KIT

1шт.

Выбрано товаров: 134
