(LBX332R) - BIG RECTANGULAR BALER ROTOR CUTTER (3/03-12/08)
/
(13) - FEEDER
/

(13.16[01]) - ROTOR

Запчасти Case IH LBX332R (13.16[01]) - ROTOR (13) - FEEDER

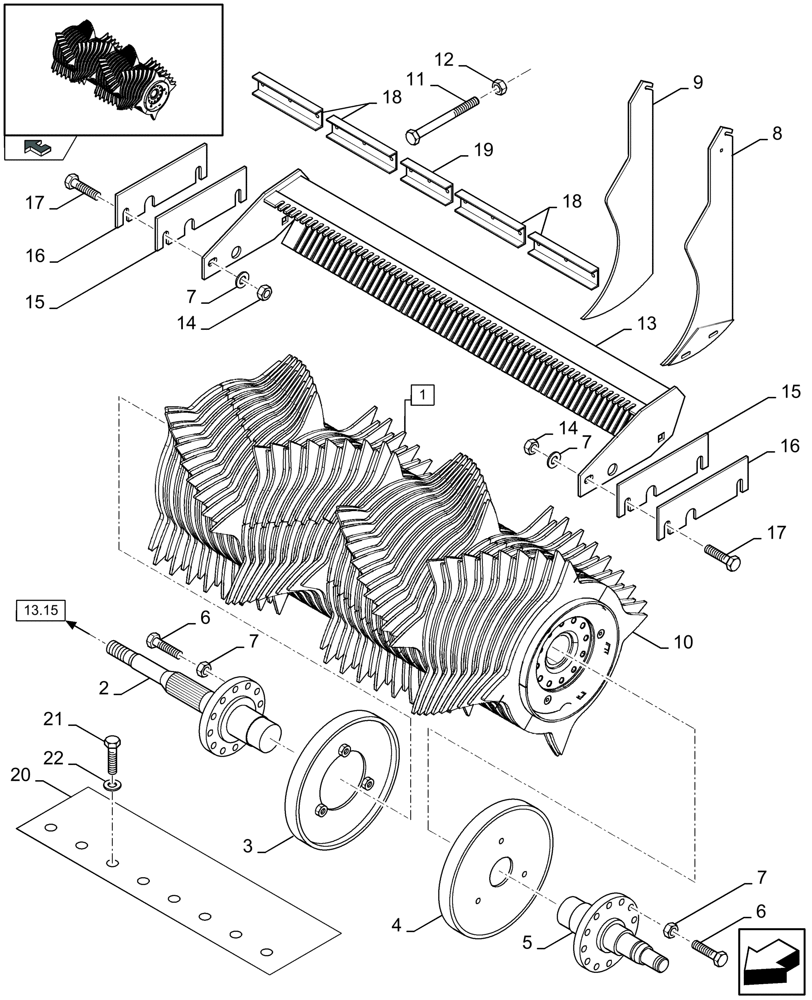

Схема запчастей Case IH LBX332R - (13.16[01]) - ROTOR (13) - FEEDER
12
17
15
14
16
6
17
22
16
9
21
18
5
1
home
20
7
7
19
6
4
15
2
18
13
13.15
10
7
3
14
8
7
11

№

Артикул

Название

Примечание

Количество

1

84807747

ROTOR

(10) W-rotor, Serial Range: -C595

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

1

87605075

ROTOR

(10) W-rotor, Start Serial: D596

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

1

84807024

ROTOR

(10) W-rotor, Serial Range: -C595

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

1

87605077

ROTOR

(10) W-rotor, Start Serial: D596

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

2

84074542

SHAFT

RH

1шт.

3

84039525

FLANGE

RH, Serial Range: -C535

1шт.

3

87388926

FLANGE

RH, Start Serial: D536

1шт.

4

84039526

FLANGE

LH, Serial Range: -C535

1шт.

4

87388925

FLANGE

LH, Start Serial: D536

1шт.

5

84039522

SHAFT

LH

1шт.

6

80385922

SCREW,M16 x 45mm

M16 x 45

24шт.

7

80140048

WASHER

16.4 MM

28шт.

8

84056939

SCRAPER BLADE

23шт.

FOR LBX322R, LBX332R ONLY

1шт.

8

84056939

SCRAPER BLADE

33шт.

FOR LBX422R, LBX432R ONLY

1шт.

9

84041367

SCRAPER BLADE

22шт.

FOR LBX322R, LBX332R ONLY

1шт.

9

84041367

SCRAPER BLADE

32шт.

FOR LBX422R, LBX432R ONLY

1шт.

10

84068695

KNIFE BLADE

Side, Serial Range: -C395

1шт.

WELD ON

1шт.

10

84807029

KNIFE BLADE

Side, Serial Range: -F396595

4шт.

WELD ON

1шт.

10

87595221

KNIFE BLADE

Side, Start Serial: D596

4шт.

WELD ON

1шт.

10

84068696

KNIFE BLADE

Short, Serial Range: -C395

1шт.

WELD ON

1шт.

10

84807027

KNIFE BLADE

Short, Serial Range: -F396595

42шт.

WELD ON

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

10

87595224

KNIFE BLADE

Short, Start Serial: D596

42шт.

WELD ON

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

10

84807027

KNIFE BLADE

Short, Serial Range: -F396595

62шт.

FOR LBX422R, LBX432R ONLY

1шт.

WELD ON

1шт.

10

87595224

KNIFE BLADE

Short, Start Serial: D596

62шт.

FOR LBX422R, LBX432R ONLY

1шт.

WELD ON

1шт.

10

84037761

KNIFE BLADE

Long, Serial Range: -C395

1шт.

WELD ON

1шт.

10

84807028

KNIFE BLADE

Long, Serial Range: -F396595

46шт.

WELD ON

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

10

87595220

KNIFE BLADE

Long, Start Serial: D596

46шт.

WELD ON

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

10

84807028

KNIFE BLADE

Long, Serial Range: -F396595

66шт.

FOR LBX422R, LBX432R ONLY

1шт.

WELD ON

1шт.

10

87595220

KNIFE BLADE

Long, Start Serial: D596

66шт.

FOR LBX422R, LBX432R ONLY

1шт.

WELD ON

1шт.

11

80337474

SCREW

M10 x 200

1шт.

12

80100037

NUT,M10 x 1.5, Class 8

1шт.

13

84038656

FRAME

, Serial Range: -C587

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

13

87598460

BEAM

, Start Serial: D588

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

13

84068993

FRAME

, Serial Range: -C587

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

13

87598455

BEAM

, Start Serial: D588

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

14

100020

NUT,M16 x 2.0, Cl 8

1шт.

15

84041629

ADJUSTING PLATE

THK.: 3 MM

1шт.

16

84038646

ADJUSTING PLATE

THK.: 1 MM

1шт.

17

89838060

SCREW

M16 x 40

4шт.

18

84053626

PROFILE

1шт.

19

84053625

PROFILE

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

19

84068994

PROFILE

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

20

87598462

CLAMP

1шт.

FOR LBX422R, LBX432R ONLY

1шт.

20

87598458

CLAMP

1шт.

FOR LBX322R, LBX332R ONLY

1шт.

21

86629541

BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8

1шт.

22

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

1шт.

Выбрано товаров: 83
