Запчасти Case IH LBX332P (15.05[01]) - KNOTTERS (15) - KNOTTER /WRAPPER

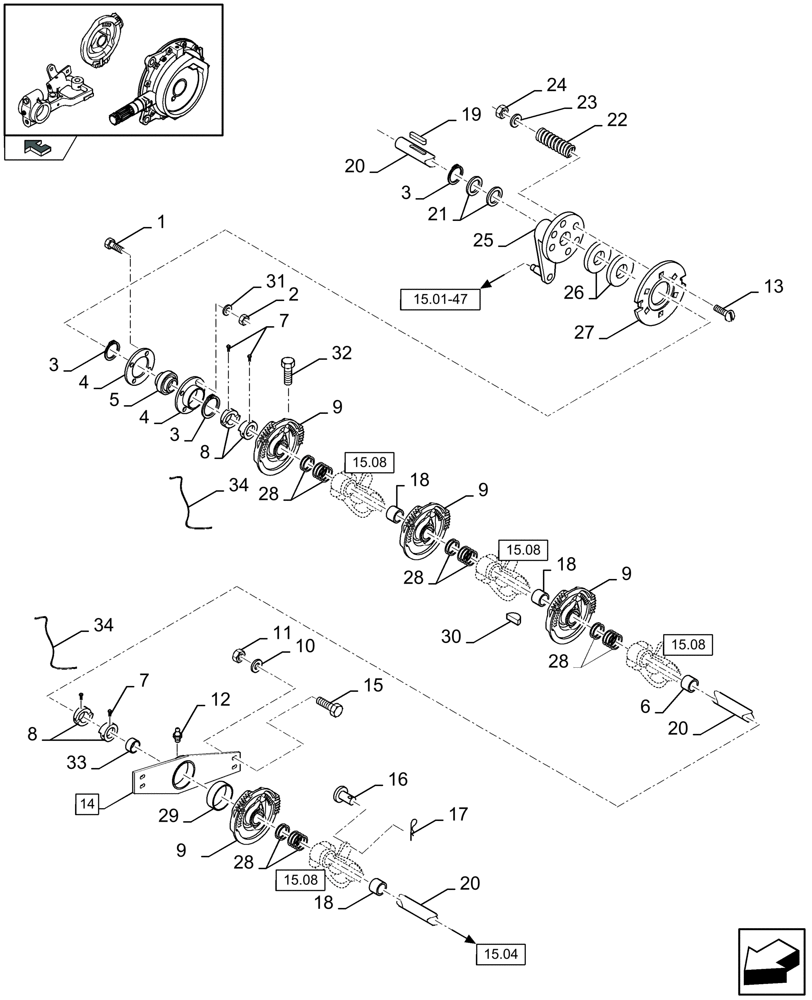

Схема запчастей Case IH LBX332P - (15.05[01]) - KNOTTERS (15) - KNOTTER /WRAPPER
20
4
20
2
15
9
31
8
27
15.04
8
9
33
home
15.08
15.08
9
24
13
19
34
4
28
25
9
3
28
28
3
17
15.08
23
18
30
32
29
28
10
18
34
5
26
12
3
14
11
20
6
16
15.08
1
18
15.01-47
7
7
22
21

Артикул

Название

Примечание

Количество

1

80374895

CARRIAGE BOLT

4шт.

2

89706685

NUT

4шт.

3

80327911

CIRCLIP

5шт.

4

80853175

FLANGE

2шт.

5

89838774

BEARING ASSY

1шт.

6

89838819

RING

1шт.

7

89838867

SCREW

12шт.

8

89838865

SPACER

6шт.

9

84019174

CAM

1шт.

10

80140045

WASHER

Belleville, M10

1шт.

11

100016

NUT,M10 x 1.5, Cl 8

4шт.

12

321204

LUBE NIPPLE,M6 x 1.0 x 16mm OAL

3шт.

13

80300662

BOLT

6шт.

14

84814780

SUPPORT

(29)

1шт.

FOR LBX422S, LBX422R, LBX432S, LBX432R ONLY

1шт.

15

86512446

CARRIAGE BOLT,M10 x 1.5 x 30mm, Cl 8.8

4шт.

16

89838826

PIN

1шт.

17

89838827

COTTER PIN

1шт.

18

84004466

SPACER

2шт.

FOR LBX322S, LBX322P, LBX322R, LBX332S, LBX332P, LBX332R ONLY

1шт.

18

84814560

BUSHING

3шт.

FOR LBX422S, LBX422R, LBX432S, LBX432R ONLY

1шт.

19

89838753

KEY

1шт.

20

84017722

SHAFT

1шт.

FOR LBX322S, LBX322P, LBX322R, LBX332S, LBX332P, LBX332R ONLY

1шт.

20

84814310

SHAFT

1шт.

FOR LBX422S, LBX422R, LBX432S, LBX432R ONLY

1шт.

21

89837743

WASHER

1шт.

22

84014109

SPRING

6шт.

23

80543043

WASHER

6шт.

24

80100038

NUT

6шт.

25

89838757

ARM

1шт.

26

89838773

DISC

2шт.

27

89838755

FLANGE

2шт.

28

87519492

SHIM,56mm ID x 72mm OD x 0.2mm Thk

THK.: 0.2 MM

1шт.

28

89838835

SHIM

THK.: 0.25 MM

1шт.

28

87519491

SHIM,57.15mm ID x 76.2mm OD x 0.8mm Thk

THK.: 0.5 MM

1шт.

28

89838834

SHIM

THK.: 0.8 MM

1шт.

29

89838824

RING

1шт.

FOR LBX422S, LBX422R, LBX432S, LBX432R ONLY

1шт.

30

80412077

KEY

1шт.

31

80140046

WASHER

8шт.

32

84022935

SET SCREW,Hex Soc, M8 x 8

1шт.

33

84814564

BUSHING

1шт.

FOR LBX422S, LBX422R, LBX432S, LBX432R ONLY

1шт.

34

NS

NOT SERVICED

L= 1.524 M

1шт.

Выбрано товаров: 46
