Запчасти Case IH LBX332P (08.007A[01]) - TWINE BOX, RH (08) - SHEET METAL/DECALS

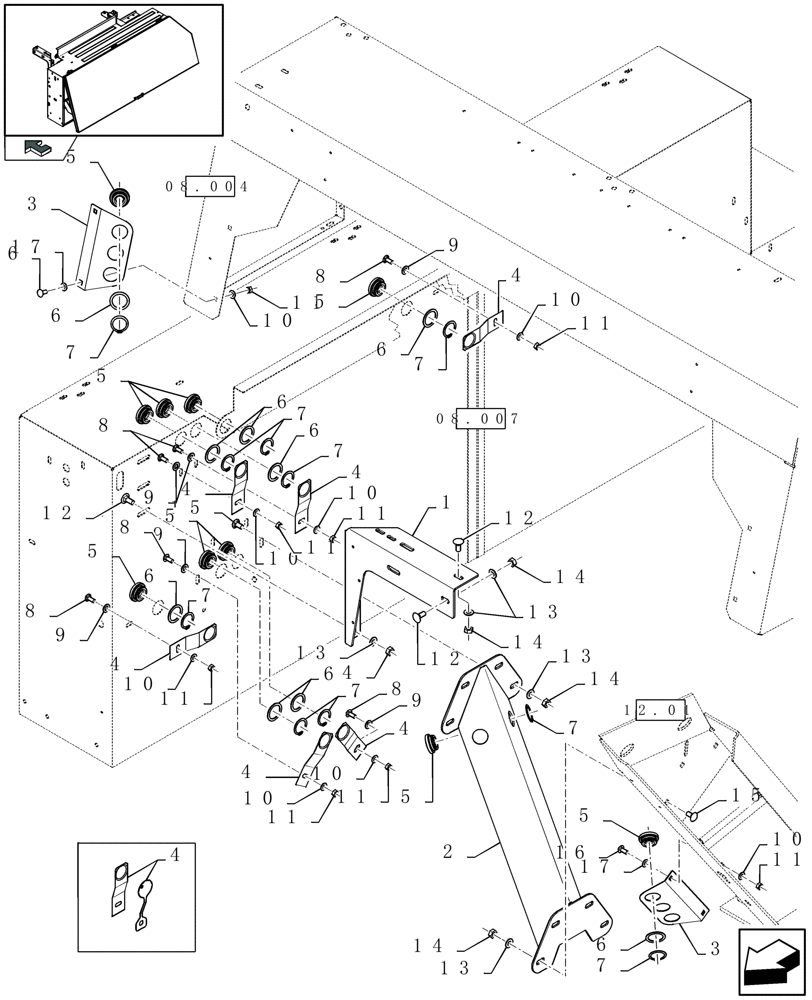

Схема запчастей Case IH LBX332P - (08.007A[01]) - TWINE BOX, RH (08) - SHEET METAL/DECALS
8
8
1
5
4
7
6
12
14
10
3
11
7
10
6
14
8
10
11
7
4
15
9
5
5
3
10
8
9
6
6
4
6
5
4
6
11
5
11
08.004
11
12.01
08.007
8
14
12
13
2
5
4
home
7
17
15
7
13
14
13
7
6
16
16
4
10
9
7
10
11
11
9
7
13
10
4
5
9
14
12
11
17
10

Артикул

Название

Примечание

Количество

1

84444417

SUPPORT

1шт.

2

84819698

SUPPORT

1шт.

3

84819378

SUPPORT

1шт.

4

89837572

CLAMP

, Serial Range: -C479

1шт.

4

87332566

FIXING PLATE

, Start Serial: D480

1шт.

5

84444412

GUIDE BUSHING

, Serial Range: -C479

1шт.

5

87331610

GUIDE

, Start Serial: D480

1шт.

6

84444540

WASHER,35mm ID x 45mm OD x 2mm Thk

35 MM

1шт.

7

80370004

CIRCLIP

1шт.

8

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

1шт.

9

86511323

WASHER,10.5mm ID x 20mm OD x 2mm Thk

1шт.

10

80322358

LOCK WASHER

8 MM

1шт.

11

89706690

NUT,M8, Cl 8

1шт.

12

80338949

CARRIAGE BOLT

M10 x 25

1шт.

12

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

1шт.

13

80140045

WASHER

10 MM

1шт.

13

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

14

100016

NUT,M10 x 1.5, Cl 8

1шт.

14

9706690

NUT,M8 x 1.25, Cl 8

1шт.

15

80120041

CARRIAGE BOLT

M10 x 20

1шт.

15

120228

HEX SOC SCREW,M8 x 20mm, Cl 8.8, Full Thd

1шт.

16

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

4шт.

17

378243

WASHER,8.4mm ID x 21mm OD x 1.6mm Thk

4шт.

Выбрано товаров: 23
