Запчасти Case IH LBX332P (07.08[02]) - DENSITY PRESSER SYSTEM, FRONT - D480 (07) - HYDRAULIC SYSTEM

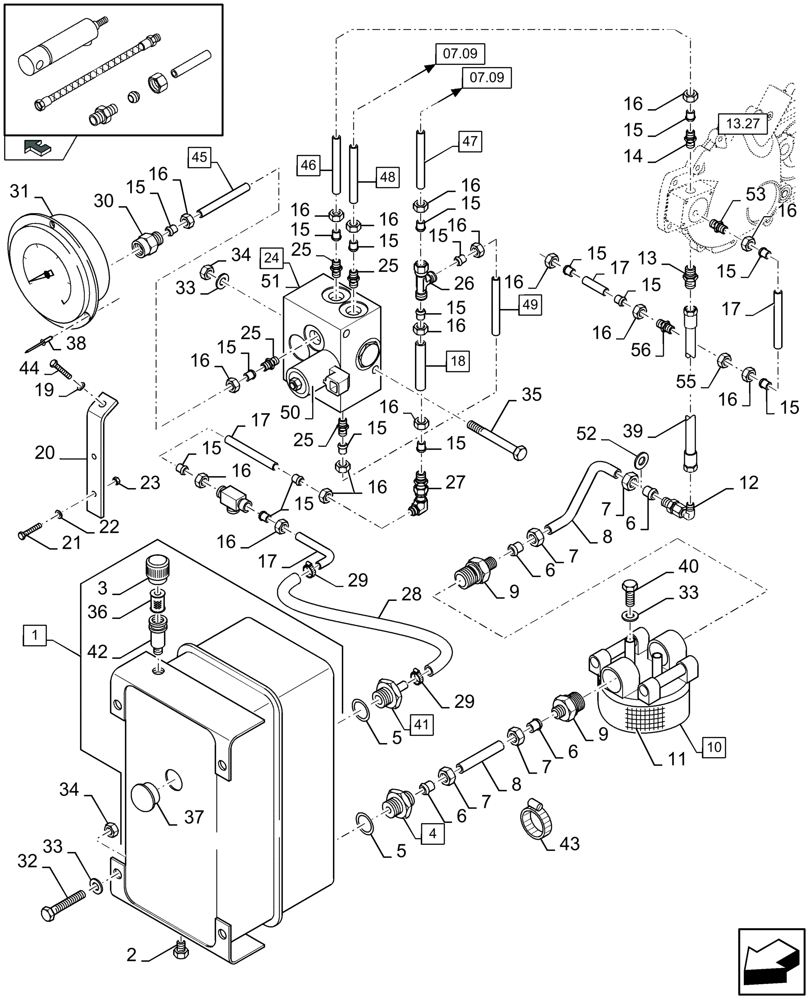

Схема запчастей Case IH LBX332P - (07.08[02]) - DENSITY PRESSER SYSTEM, FRONT - D480 (07) - HYDRAULIC SYSTEM
37
51
56
16
8
36
39
18
21
16
47
50
48
46
6
15
15
41
25
13
15
5
15
34
7
45
16
53
7
16
15
6
19
7
17
30
34
26
07.09
2
14
25
1
6
16
15
6
15
16
20
9
15
33
16
11
32
49
25
17
home
29
15
17
8
07.09
15
12
25
16
16
9
24
15
15
15
3
16
16
13.27
42
16
55
4
43
15
10
35
33
23
38
15
5
27
17
28
16
15
31
22
52
44
16
40
16
7
29
16
33

Артикул

Название

Примечание

Количество

1

84819492

RESERVOIR, HYDRAULIC

(2, 3, 36, 37, 42), Serial Range: -C663

1шт.

1

87758394

RESERVOIR, HYDRAULIC

, Start Serial: D664

1шт.

2

84078485

PLUG

1шт.

3

84819493

FILLER CAP

1шт.

4

84074610

HYD CONNECTOR

(5)

1шт.

5

84032746

O-RING,2.1mm Thk x 15.4mm ID, 90 Duro

1шт.

6

150014

FERRULE

10 MM

1шт.

7

86548975

PIPE UNION NUT,M16 x 1.5

M10

1шт.

8

371539

HYD TUBE,2000 mm Length

D= 10 MM, L= 2 MM

1шт.

9

84064606

HYD CONNECTOR

2шт.

10

84068686

HYDRAULIC OIL FILTER

ASSEMBLY, (11)

1шт.

11

84078520

HYDRAULIC OIL FILTER

ELEMENT

1шт.

MAINTENANCE PART

1шт.

12

84007700

ELBOW

1шт.

13

9813512

HYD CONNECTOR

1шт.

14

84043514

HYD CONNECTOR

1шт.

15

335136

FERRULE

8 MM

1шт.

16

335135

TUBE NUT,M14 x 1.5

8MM Tube O.D.

1шт.

17

371540

HYD TUBE,2000 mm Length

D= 8 MM, L= 2 M

1шт.

18

87326530

HYD TUBE,8 mm DIA x 100 mm L

(15, 16) D= 8 MM, L= 0.1 M

1шт.

19

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

20

84818476

SUPPORT

2шт.

21

86977790

BOLT,Hex, M6 x 45mm, Cl 8.8

M6 x 45

3шт.

22

140015

WASHER,6.4mm ID x 14mm OD x 1.6mm Thk

1шт.

23

412152

NUT,M6 x 1, Cl 8.8

1шт.

24

84460187

HYDRAULIC VALVE

(50, 51)

1шт.

25

84441294

HYD CONNECTOR

4шт.

26

379430

3 WAY CONNECTION

1шт.

27

84041508

HYD CONNECTOR

1шт.

28

84458460

HOSE,8.00 mm ID x 650.00 mm

1шт.

29

913888

HOSE CLAMP

, Serial Range: -C663

2шт.

29

574518

HOSE CLAMP,6.3mm - 15.7mm, SAE # 4

, Start Serial: D664

2шт.

30

84064667

HYD CONNECTOR

1шт.

31

84801502

MEASURING INSTRUMENT

1шт.

32

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

4шт.

33

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

34

89706690

NUT,M8, Cl 8

1шт.

35

412215

BOLT,Hex, M8 x 1.25 x 100mm, Cl 8.8

2шт.

36

84819494

HYDRAULIC OIL FILTER

1шт.

MAINTENANCE PART

1шт.

37

84457448

LEVEL GAUGE

1шт.

38

9511936

RIVET

3шт.

39

87324041

HYD TUBE

1шт.

40

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

, Serial Range: -C663

2шт.

40

120103

BOLT,M8 x 1.25 x 16mm, Cl 8.8

, Start Serial: D664

2шт.

41

84074545

HYD CONNECTOR

1шт.

42

84320893

TUBE

, Serial Range: -C663

1шт.

43

323597

CABLE TIE,165mm OAL x 9mm Thk

CABLE STRAP

2шт.

44

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

45

87324895

HYD TUBE

(15, 16) D= 8 MM, L= 907 MM

1шт.

46

87325287

HYD TUBE

(15, 16) D= 8 MM, L= 685 MM

1шт.

47

87324694

HYD TUBE

(15, 16) D= 8 MM, L= 1394 MM

1шт.

48

87324884

HYD TUBE

(15, 16) D= 8 MM, L= 1597 MM

1шт.

49

87325291

HYD TUBE

(15, 16) D= 8 MM, L= 663 MM

1шт.

50

87357750

MAGNET

1шт.

50

87357749

HYDRAULIC VALVE

1шт.

WITHOUT MAGNET

1шт.

51

87357756

HYDRAULIC VALVE

1шт.

52

140093

WASHER

, Start Serial: D588

1шт.

53

9513082

FITTING

, Start Serial: D664

1шт.

54

379430

3 WAY CONNECTION

, Start Serial: D664

1шт.

55

100065

JAM NUT,M14 x 1.5, Cl 8

, Start Serial: D664

1шт.

56

84025707

HYD CONNECTOR

, Start Serial: D664

1шт.

Выбрано товаров: 63
