(07.05[01]) - PICK-UP LIFTING SYSTEM

Запчасти Case IH LBX331R (07.05[01]) - PICK-UP LIFTING SYSTEM (07) - HYDRAULIC SYSTEM

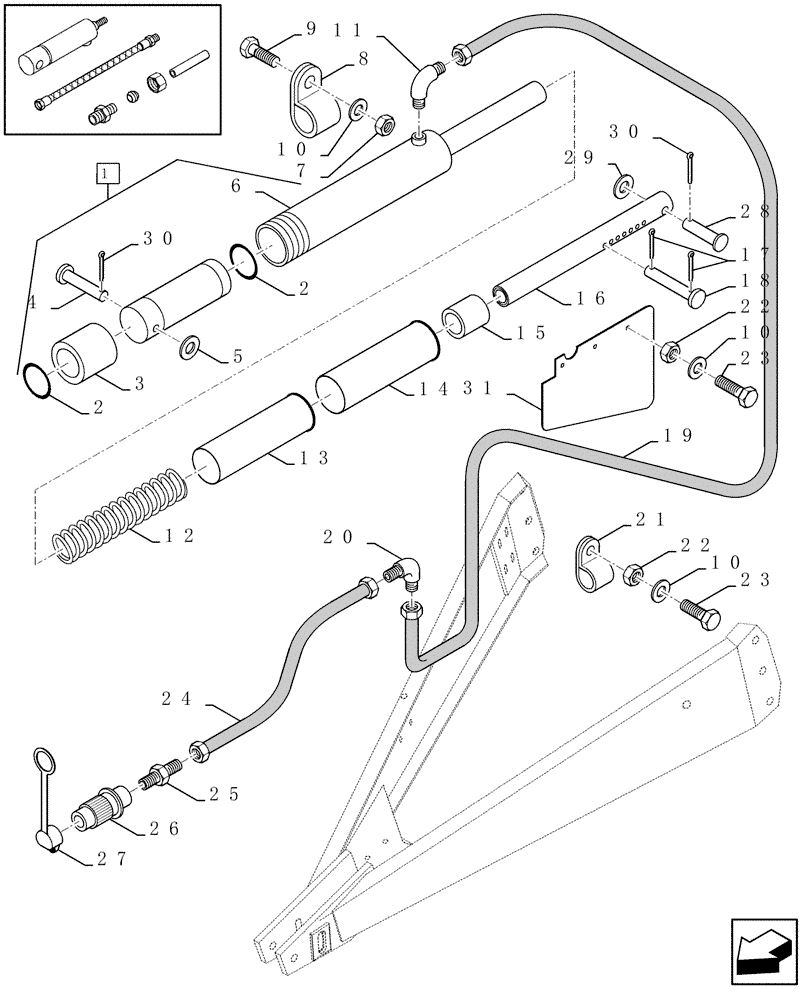

Схема запчастей Case IH LBX331R - (07.05[01]) - PICK-UP LIFTING SYSTEM (07) - HYDRAULIC SYSTEM
23
1
11
6
25
8
26
14
2
15
13
7
12
10
3
5
4
20
22
31
21
27
30
10
24
9
19
22
2
16
17
23
10
30
29
28
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89837609

HYDRAULIC CYLINDER

, Serial Range: (2,3-6)

1шт.

2

84004361

SEAL KIT

1шт.

3

9963850

THREADED BUSHING

1шт.

4

84021067

PIN

1шт.

5

80140096

WASHER

1шт.

6

9963849

THREADED ROD

1шт.

7

80043442

NUT,M8 x 1.25, Cl 8

1шт.

8

84042784

CLAMP

1шт.

9

80412108

SCREW

1шт.

10

80322358

LOCK WASHER

7шт.

11

80076344

ELBOW

1шт.

12

84043159

SPRING

1шт.

13

84042251

SHIELD

1шт.

14

84042254

SHIELD

1шт.

15

84042248

BUSHING

1шт.

16

84042256

TUBE,31 mm Diameter, 572 mm Length

1шт.

17

89837600

PIN

2шт.

18

89837599

PIN

1шт.

19

89837596

HOSE

1шт.

20

89837589

ELBOW

1шт.

21

80431351

CLAMP

3шт.

23

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

6шт.

24

89837590

HOSE

1шт.

25

80128817

HYD CONNECTOR

1шт.

26

86544945

QUICK MALE COUPLING

1шт.

27

84042342

DUST CAP

1шт.

28

89837630

SHAFT

1шт.

29

80338206

WASHER

1шт.

30

80130011

COTTER PIN

2шт.

31

84043547

GUIDE

1шт.

22

89706690

NUT,M8, Cl 8

7шт.
