(13.21[01]) - FEED CHAMBER

Запчасти Case IH LBX331P (13.21[01]) - FEED CHAMBER (13) - FEEDER

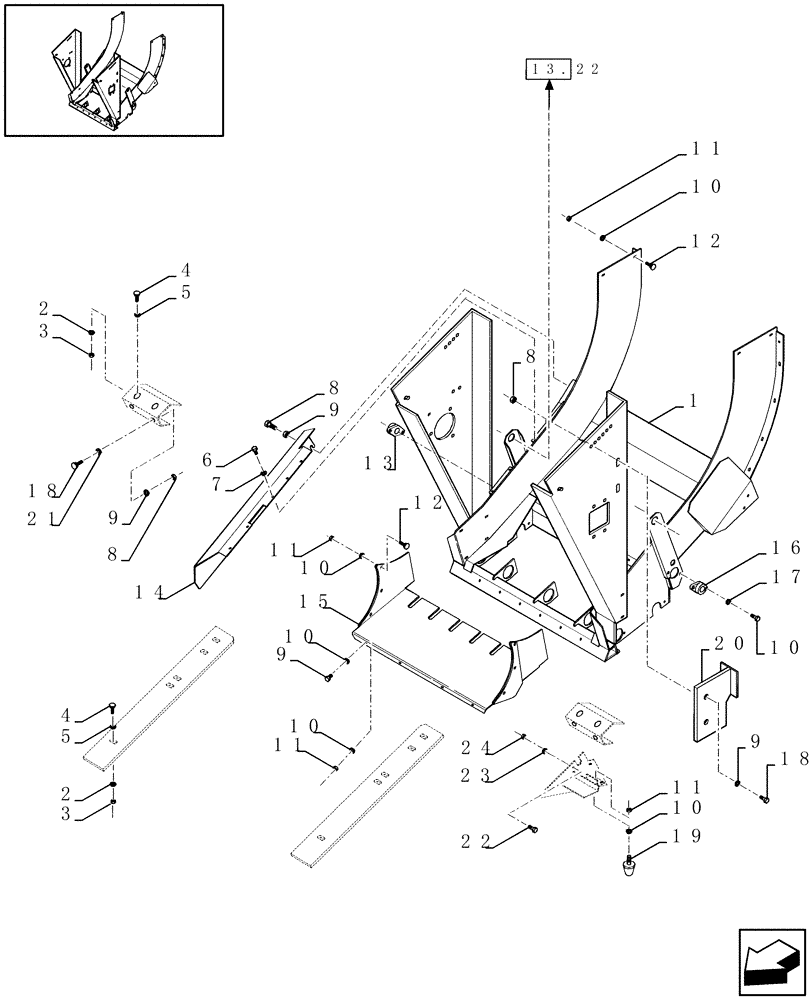

Схема запчастей Case IH LBX331P - (13.21[01]) - FEED CHAMBER (13) - FEEDER
11
14
9
22
11
10
8
23
5
12
9
10
8
18
11
1
11
13
18
7
19
21
15
10
10
16
6
12
8
17
10
4
2
3
5
13.22
20
2
4
24
9
3
10
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84074089

FRAME

1шт.

2

80140048

WASHER

16MM

1шт.

3

832-46416

NUT,M16 x 2, Cl 8

1шт.

4

80043168

BOLT

M16x40

6шт.

5

80394631

WASHER

16MM

1шт.

6

614-6016

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8, Full Thd

5шт.

7

80322357

LOCK WASHER,Belleville, M6

6MM

5шт.

8

89706685

NUT

M12

1шт.

9

80043127

SCREW,M8 x 25mm

M8x25

1шт.

10

80322358

LOCK WASHER

8MM

1шт.

12

80308761

SCREW,M8 x 25mm

M8x25

1шт.

13

89839087

RING

1шт.

14

84041616

PLATE

1шт.

15

84074993

GUIDE

1шт.

16

89837806

BEARING ASSY

1шт.

17

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

1шт.

18

80300389

BOLT,M12 x 35mm

M12x35

6шт.

19

84005089

STOP,M8 x 1.25 x 50mm, Rubber

2шт.

20

84100500

PLATE

1шт.

21

80378245

WASHER

12MM

4шт.

22

80338949

CARRIAGE BOLT

M10x25

1шт.

23

80140045

WASHER

10MM

1шт.

24

100016

NUT,M10 x 1.5, Cl 8

1шт.

11

89706690

NUT,M8, Cl 8

1шт.
