(07.06[01]) - HYDRAULICS KNIVES CROPCUTTER

Запчасти Case IH LBX331P (07.06[01]) - HYDRAULICS KNIVES CROPCUTTER (07) - HYDRAULIC SYSTEM

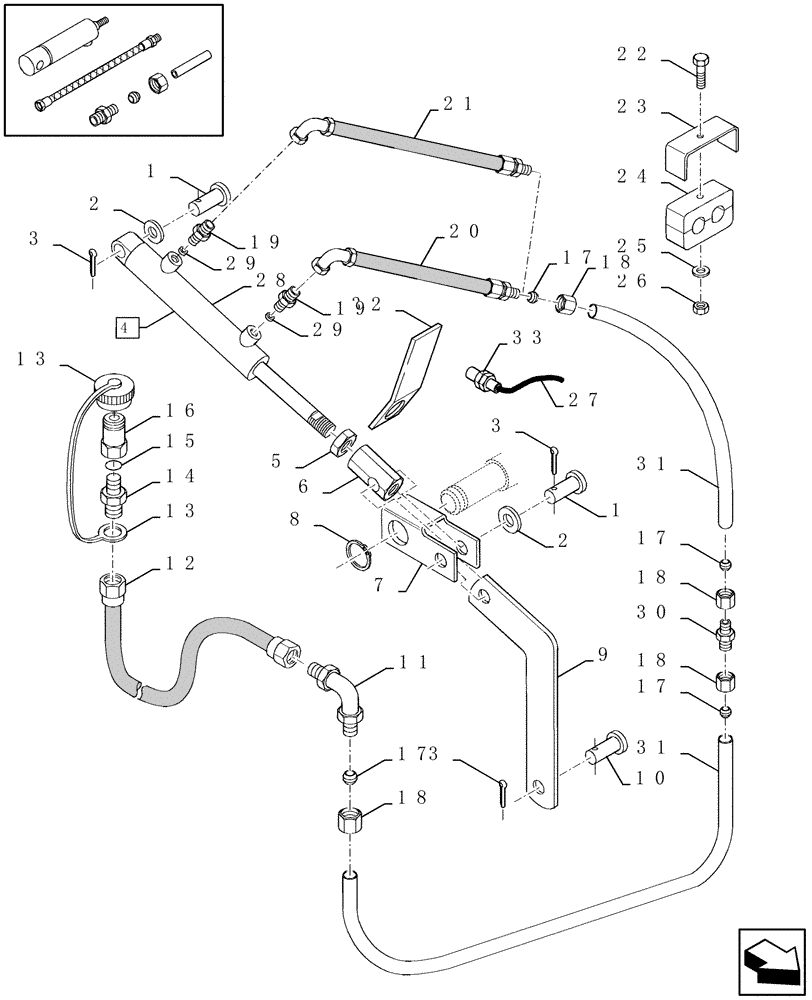

Схема запчастей Case IH LBX331P - (07.06[01]) - HYDRAULICS KNIVES CROPCUTTER (07) - HYDRAULIC SYSTEM
2
17
3
2
18
32
16
29
23
1
19
12
18
8
7
3
33
17
25
22
18
24
19
31
31
10
13
1
21
17
15
30
13
20
14
18
3
29
4
17
26
9
27
28
5
6
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

80412118

PIN

B12x65x59.5

2шт.

2

80378245

WASHER

12MM

6шт.

3

80130003

COTTER PIN

3.2x20

3шт.

4

84807314

HYDRAULIC CYLINDER,Double Acting, 18mm Rod, 140mm Stroke

1шт.

5

80364164

NUT

M16

1шт.

6

84039382

UNIVERSAL JOINT

1шт.

7

84039383

SUPPORT

1шт.

8

80370002

CIRCLIP

1шт.

9

84039381

BRACKET

1шт.

10

80355518

PIN

B12x35x29.5

1шт.

11

84041508

HYD CONNECTOR

2шт.

12

84078071

FLEXIBLE HOSE,6.35mm ID x 2500mm L, SAE 100R1

2шт.

13

84042340

PROTECTION CAP

Red

2шт.

14

80433242

HYD CONNECTOR

2шт.

15

80128825

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

2шт.

16

86544945

QUICK MALE COUPLING

2шт.

17

80335136

FERRULE

8MM

8шт.

18

80335135

NUT

M8

8шт.

19

80386215

HYD CONNECTOR

2шт.

20

89839226

HOSE

2шт.

21

89839227

HOSE

2шт.

22

80120102

SCREW

M6x40

2шт.

22

86508569

BOLT,Hex, M6 x 70mm, Cl 8.8

5шт.

23

80431941

SUPPORT

9шт.

24

80430357

CLAMP

18шт.

25

80140045

WASHER

6MM

7шт.

26

80412152

NUT

7шт.

27

84073235

WIRE HARNESS

1шт.

28

84023899

SEAL KIT

1шт.

28

80427034

SEAL KIT

1шт.

29

80365947

ORIFICE

2шт.

30

80335172

HYD CONNECTOR

5шт.

31

80371540

RIGID TUBE

D=8MM,L=2M

1шт.

32

84078953

COVER PLATE

1шт.

33

84058863

SENSOR

1шт.
