(88.070.022[02]) - DIA KIT: ROLLER BALE CHUTE

Запчасти Case IH LB434S XL (88.070.022[02]) - DIA KIT: ROLLER BALE CHUTE (88) - ACCESSORIES

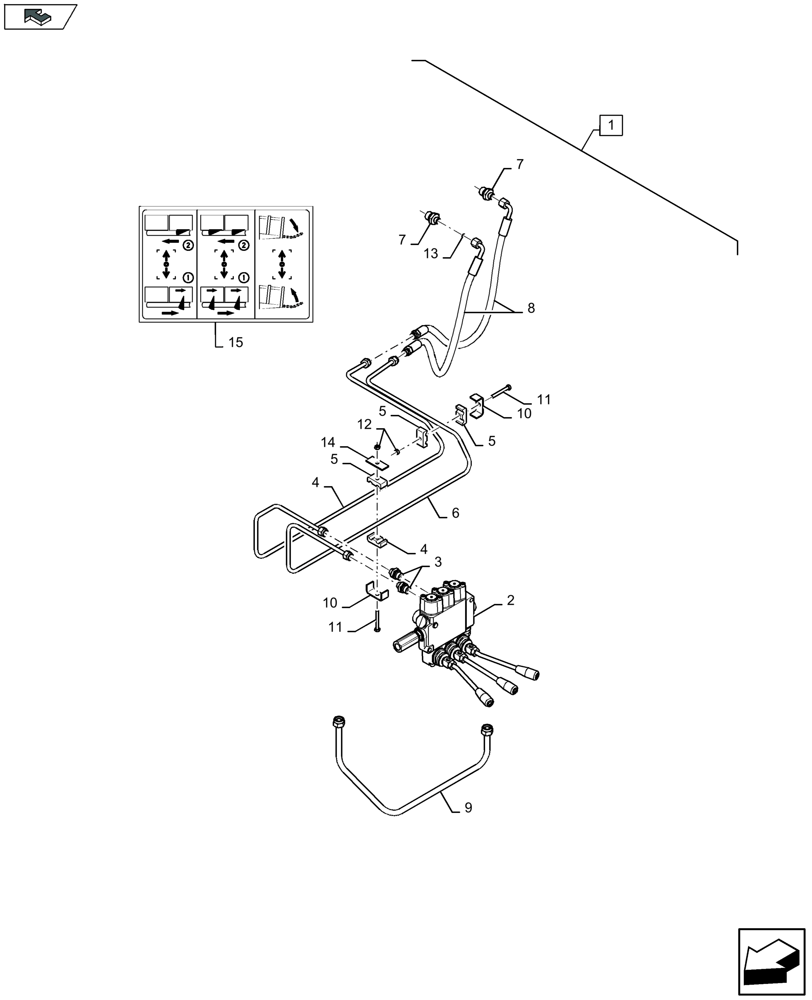

Схема запчастей Case IH LB434S XL - (88.070.022[02]) - DIA KIT: ROLLER BALE CHUTE (88) - ACCESSORIES
11
15
home
6
12
4
5
10
3
1
2
9
5
7
13
8
4
5
7
11
10
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

48024685

DIA KIT, HARVESTER

Incl 2 - 15

1шт.

2

47794063

VALVE

1шт.

3

84043514

HYD CONNECTOR

2шт.

4

47968274

HYD TUBE

1шт.

5

430357

CLAMP

6шт.

6

47968276

HYD TUBE

1шт.

7

87343788

FITTING

2шт.

8

84078517

FLEXIBLE HOSE,6.35mm ID x 600mm L, SAE 100R1

2шт.

9

47968278

HYD TUBE

1шт.

10

431941

SUPPORT

3шт.

11

120056

BOLT,M6 x 1.0 x 54.15mm, Cl 8.8

3шт.

12

412152

NUT,M6 x 1, Cl 8.8

3шт.

13

423996

ORIFICE

1шт.

14

434097

SUPPORT

1шт.

15

87479616

DECAL

1шт.
