Запчасти Case IH LB434S XL (70.250.015) - BALE WEIGHING SYSTEM, UPPER FRAME (70) - EJECTION

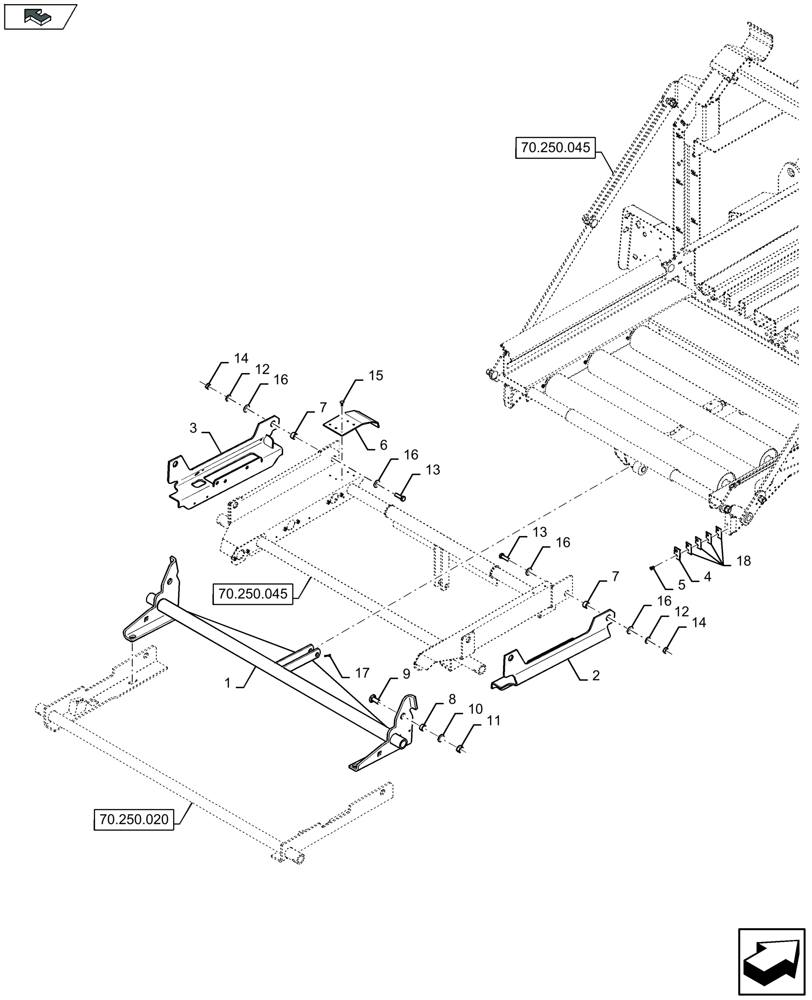

Схема запчастей Case IH LB434S XL - (70.250.015) - BALE WEIGHING SYSTEM, UPPER FRAME (70) - EJECTION
70.250.020
14
1
16
7
home
18
4
14
16
13
10
8
12
3
5
12
16
7
2
16
15
70.250.045
70.250.045
13
9
11
17
6

Артикул

Название

Примечание

Количество

1

47976936

FRAME

1шт.

2

87699043

SUPPORT

1шт.

3

87699046

SUPPORT

1шт.

4

84211993

PLATE

2шт.

5

14441321

HEX SOC SCREW,M6 x 16mm, Cl 8.8

4шт.

6

87717614

PLATE

2шт.

7

87622404

BUSHING

4шт.

8

9837933

SPACER,17mm ID x 25.4mm OD x 12.5mm L

2шт.

9

86595832

CARRIAGE BOLT,Sht Sq Nk, M16 x 40mm, Cl 8.8, Full Thd

2шт.

10

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

2шт.

11

100020

NUT,M16 x 2.0, Cl 8

2шт.

12

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

4шт.

13

86629541

BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8

4шт.

14

9706685

NUT,M12 x 1.75, Cl 8

4шт.

15

84069248

RIVET,Pop, 4.8mm OD x 20.7mm L

12шт.

16

543043

WASHER,13mm ID x 35mm OD x 2.5mm Thk

8шт.

17

130007

COTTER PIN,M4 x 25

1шт.

18

84212194

SHIM

8шт.

Выбрано товаров: 18
