Запчасти Case IH LB434S (27.550.020) - SINGLE AXLE, PNEUMATIC BRAKE (27) - REAR AXLE SYSTEM

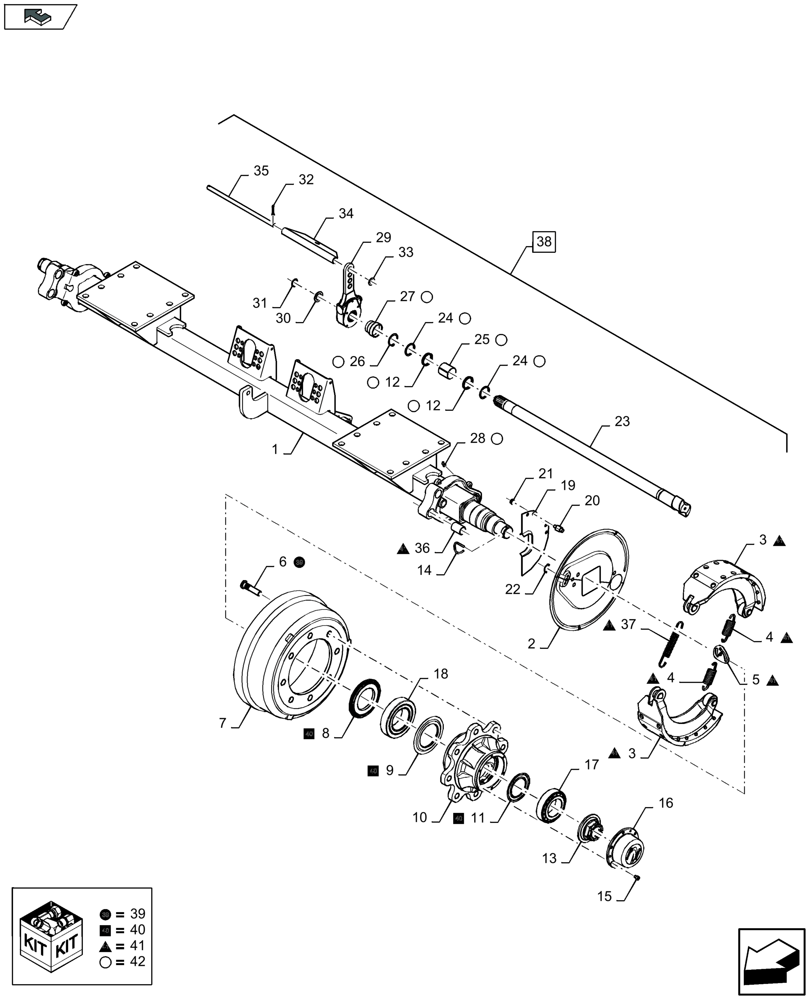

Схема запчастей Case IH LB434S - (27.550.020) - SINGLE AXLE, PNEUMATIC BRAKE (27) - REAR AXLE SYSTEM
home
40
3
24
14
30
38
8
25
42
39
42
41
12
42
10
41
2
41
9
42
4
40
39
42
42
23
28
32
41
4
6
31
27
41
5
36
42
42
26
21
19
12
20
41
7
40
17
29
39
18
11
4
15
41
34
42
41
40
1
22
40
16
42
41
13
33
37
3
35
24

Артикул

Название

Примечание

Количество

1

84568895

AXLE

1шт.

FOR LB424R LB434R ONLY

1шт.

1

84568477

AXLE

1шт.

FOR LB424S LB434S ONLY

1шт.

2

84568555

PROTECTION PLATE

2шт.

3

84568550

BRAKE ASSY.

4шт.

4

84568349

BRAKE SPRING

4шт.

5

84568552

SPRING

2шт.

6

84519356

STUD

, Serial Range: -C084

16шт.

6

47456247

STUD

, Start Serial: D085

16шт.

7

84568543

DRUM

2шт.

8

84100477

RING

2шт.

9

84100478

RING

2шт.

10

84519319

HUB

2шт.

11

84041877

SEALING RING

2шт.

12

84568356

SEAL

4шт.

13

84100479

NUT

2шт.

14

84212727

COTTER PIN

2шт.

15

14301931

HEX SOC SCREW,M8 x 1.25 x 10mm, Cl 10.9, Full Thd

12шт.

16

84100510

COVER

2шт.

17

84041879

TAPERED BEARING

2шт.

18

84041878

TAPERED BEARING

2шт.

19

84568504

COVER

4шт.

20

84568539

SPACER

8шт.

21

84568561

NUT

8шт.

22

84568459

CAP

4шт.

23

84568557

CAMSHAFT

RH

1шт.

23

84568558

CAMSHAFT

LH

1шт.

24

84568553

WASHER

4шт.

25

84568352

BUSHING

2шт.

26

84100520

CIRCLIP

2шт.

27

84568528

RUBBER PAD

2шт.

28

84568568

LUBE NIPPLE

2шт.

29

84568363

ADJUSTER

, Serial Range: -C084

2шт.

29

84100527

LEVER

, Start Serial: D085

2шт.

30

84100529

WASHER

2шт.

31

84568347

CIRCLIP,Ext

2шт.

32

130004

COTTER PIN,2.9mm OD x 31.4mm OAL

2шт.

33

140069

WASHER,M15 x 24 x 2 Thk

2шт.

34

84045543

LEVER

1шт.

35

84014244

PIN

1шт.

36

84568354

BUSHING

4шт.

37

84568350

BRAKE SPRING

2шт.

38

84219036

AXLE

Incl 1 - 37, 39 - 42

1шт.

FOR LB424R LB434R ONLY

1шт.

38

84339087

AXLE

Incl 1 - 37, 39 - 42

1шт.

FOR LB424S LB434S ONLY

1шт.

FOR FRANCE ONLY

1шт.

39

47462799

FIP KIT

Incl 6

2шт.

40

84520485

SEAL KIT

Incl 8, 9, 11

1шт.

41

84568869

KIT

Incl 3 - 5, 36, 37

2шт.

42

84568870

KIT

Incl 12, 24 - 27

1шт.

Выбрано товаров: 52
