Запчасти Case IH LB434S (27.500.130) - TANDEM AXLE, STEERED REAR AXLE PNEUMATIC BRAKES - FRANCE ONLY (27) - REAR AXLE SYSTEM

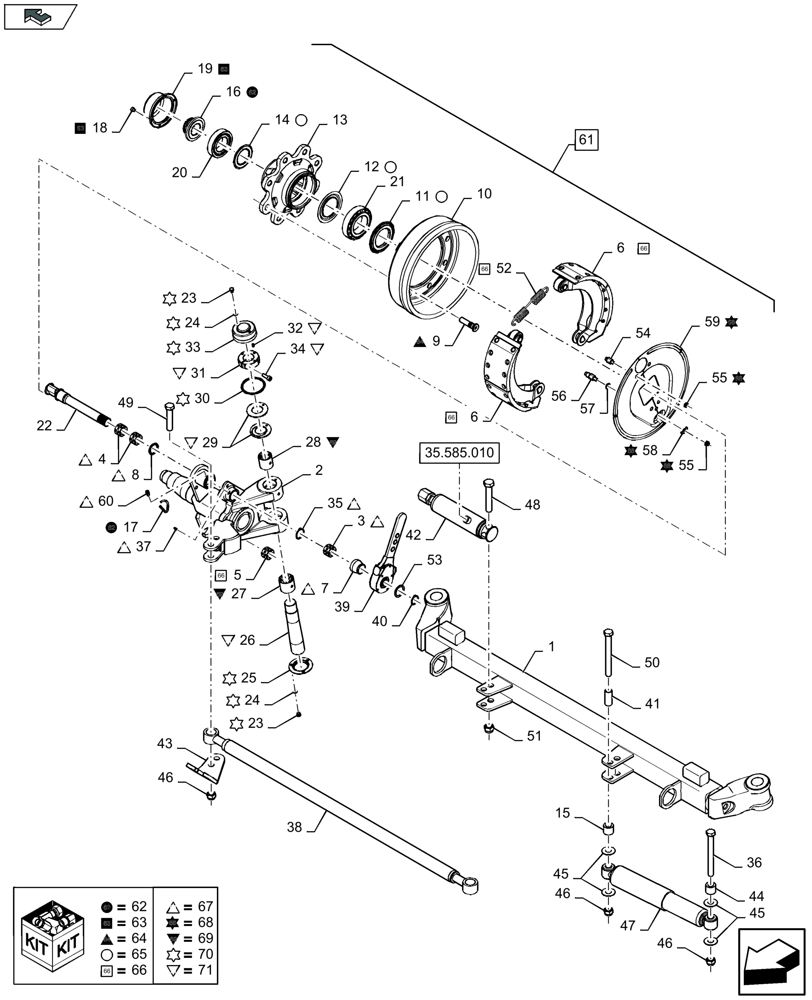

Схема запчастей Case IH LB434S - (27.500.130) - TANDEM AXLE, STEERED REAR AXLE PNEUMATIC BRAKES - FRANCE ONLY (27) - REAR AXLE SYSTEM
35.585.010
64
19
4
67
23
67
60
69
7
62
67
40
56
52
24
22
68
17
36
39
71
65
32
5
63
70
58
13
67
55
64
63
20
66
43
70
70
62
53
26
65
61
49
71
16
68
41
46
2
8
14
68
12
71
31
57
3
1
69
28
68
70
11
67
6
44
10
65
71
47
46
67
71
24
29
48
9
69
35
71
6
66
67
50
67
70
37
66
42
55
62
62
21
25
23
46
45
70
34
65
64
70
66
51
70
30
63
69
67
66
71
15
59
33
70
18
68
66
38
27
45
65
54
63
68
home

Артикул

Название

Примечание

Количество

1

47403948

AXLE

1шт.

2

47403950

ARM

RIGHT

1шт.

2

47403952

ARM

LEFT

1шт.

3

84014235

SLEEVE

2шт.

4

47404056

BRAKE

4шт.

5

47404053

BUSHING

2шт.

6

47404081

BRAKE

4шт.

7

84100521

PROTECTING COVER

2шт.

8

47403947

O-RING

2шт.

9

84563584

STUD

, Serial Range: -C084

16шт.

9

47456247

STUD

, Start Serial: D085

16шт.

10

47404074

BRAKE DRUM

2шт.

11

84521823

OIL SEAL

2шт.

12

84100482

RING

2шт.

13

84521825

HUB

2шт.

14

84100484

RING

2шт.

15

84521912

SPACER

1шт.

16

84521828

NUT

2шт.

17

84212727

COTTER PIN

2шт.

18

14301931

HEX SOC SCREW,M8 x 1.25 x 10mm, Cl 10.9, Full Thd

12шт.

19

84521831

COVER

2шт.

20

84100485

BALL BEARING,60mm ID x 110mm OD x 29.75mm W

2шт.

21

84100483

BALL BEARING,75mm ID x 130mm OD x 33.25mm W

2шт.

22

47404088

CAMSHAFT

RIGHT

1шт.

22

47404091

CAMSHAFT

LEFT

1шт.

23

336199

BOLT,Hex, M8 x 1.25 x 12mm, Cl 8.8, Full Thd

10шт.

24

80681

LOCK WASHER,5/16"

10шт.

25

84215200

CAP

2шт.

26

87747217

SHAFT

2шт.

27

84216293

BUSHING

2шт.

28

84216291

BUSHING

2шт.

29

84216296

WASHER

4шт.

30

84216320

O-RING

2шт.

31

84215201

RING NUT

2шт.

32

84025751

LOCK PIN,M6 x 12, Slotted

4шт.

33

84215199

CAP

2шт.

34

300442

HEX SOC SCREW,M10 x 30mm, Cl 8.8

2шт.

35

84100520

CIRCLIP

2шт.

36

16440421

BOLT,Hex, M20 x 2.5 x 200mm, Cl 8.8

1шт.

37

84568568

LUBE NIPPLE

2шт.

38

47404092

DRAG LINK

1шт.

39

84100527

LEVER

2шт.

40

84568347

CIRCLIP,Ext

2шт.

41

84100595

BUSHING

1шт.

42

84100596

STEERING CYLINDER

2шт.

43

47403962

SUPPORT

RIGHT

1шт.

43

47404049

SUPPORT

LEFT

1шт.

44

84100593

BUSHING

1шт.

45

84100594

WASHER

4шт.

46

412180

NUT,M20 x 2.5, Cl 8

6шт.

47

84100592

SHOCK ABSORBER

1шт.

48

84100597

SCREW

2шт.

49

126699A1

CONVEYOR

3шт.

50

84521909

BOLT,Hex, M20 x 2.5 x 210mm

1шт.

51

84100598

LOCK NUT

2шт.

52

47403925

BRAKE SPRING

2шт.

53

84100529

WASHER

2шт.

54

47404066

SPACER

2шт.

55

47404102

LOCK NUT

4шт.

56

47404063

SPACER

2шт.

57

47403941

WASHER

4шт.

58

84214321

LOCK WASHER

2шт.

59

47404084

PROTECTION PLATE

2шт.

60

47404118

LUBE NIPPLE

2шт.

61

47404130

REAR AXLE

Incl 1 - 60, 62 - 71

1шт.

62

84521844

CROWN NUT

Incl 16, 17

1шт.

63

84521845

KIT

Incl 18, 19

1шт.

64

47462799

FIP KIT

Incl 9

2шт.

65

84521846

SEAL KIT

Incl 11, 12, 14

1шт.

66

47404176

FIP KIT

Incl 5, 6, 52

2шт.

67

47404193

FIP KIT

Incl 3, 4, 7, 8, 35, 37, 60

1шт.

68

47404195

FIP KIT

Incl 55, 58, 59

2шт.

69

84215225

KIT

Incl 27, 28

1шт.

70

84215226

KIT

Incl 23 - 25, 30, 33

1шт.

71

84215228

KIT

Incl 26, 29, 31, 32, 34

2шт.

Выбрано товаров: 75
