Запчасти Case IH LB434S (55.422.010) - ROLLER BALE CHUTE, ELECTRICITY (55) - ELECTRICAL SYSTEMS

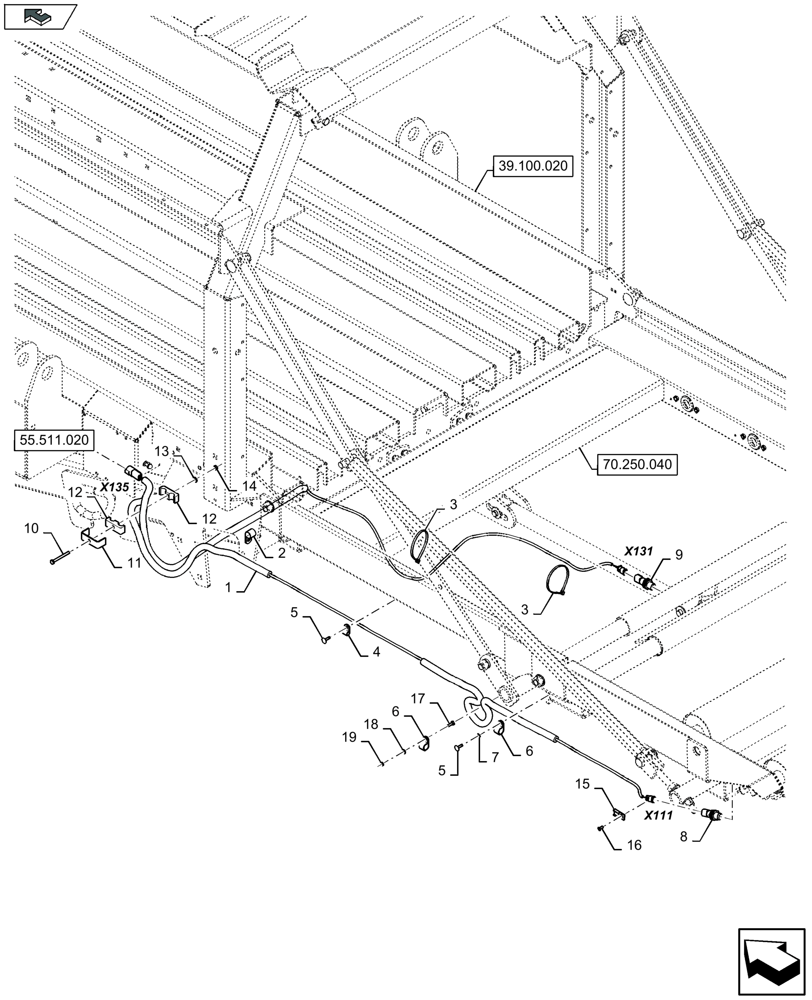

Схема запчастей Case IH LB434S - (55.422.010) - ROLLER BALE CHUTE, ELECTRICITY (55) - ELECTRICAL SYSTEMS
39.100.020
9
17
16
5
6
19
12
12
x135
10
x111
home
x131
2
1
14
11
3
7
4
6
3
13
5
8
15
18
70.250.040
55.511.020

Артикул

Название

Примечание

Количество

1

84273460

WIRE HARNESS

, Serial Range: -C136

1шт.

1

47834433

WIRE HARNESS

, Start Serial: D137

1шт.

2

87010656

CLAMP,17.5mm, Coat, 10.3mm Bolt Hole, P Type

2шт.

3

86566990

CABLE TIE,292mm OAL x 4.8mm W

1шт.

4

9507807

CLAMP,8.3mm ID, 6.7mm Bolt Hole, P Type

1шт.

5

9512290

RIVET,Pop, 4.8mm OD x 17.8mm L

1шт.

6

84818443

CLAMP,16.3mm ID, 6.7mm Bolt Hole, P Type

1шт.

7

9824326

WASHER,5.3mm ID x 10mm OD x 1mm Thk

, Serial Range: -C136

2шт.

8

87342073

SENSOR

B011 - Sensor Bale Drop, Serial Range: -C136

1шт.

8

84391774

SENSOR

B011 - Sensor Bale Drop, Start Serial: D137

1шт.

9

84391774

SENSOR

B018 - Sensor Bale Chute

1шт.

10

338413

BOLT,Hex, M6 x 60mm, Cl 8.8

1шт.

11

84814948

SUPPORT

1шт.

12

430356

CLAMP

2шт.

13

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

1шт.

14

412152

NUT,M6 x 1, Cl 8.8

1шт.

15

84058832

CLIP

, Serial Range: -C136

1шт.

16

445394

RIVET,Pop, 3/16" x 1/2" OAL

, Serial Range: -C136

1шт.

17

374891

CARRIAGE BOLT,Rnd Head, M6 x 1 x 25mm, Cl 8.8

, Start Serial: D147

1шт.

18

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

, Start Serial: D147

1шт.

19

9706755

NUT,M6, Cl 8

, Start Serial: D147

1шт.

Выбрано товаров: 21
