Запчасти Case IH LB434R XL (33.300.051) - PNEUMATIC BRAKES - LARGE TANDEM AXLE - D166 (33) - BRAKES & CONTROLS

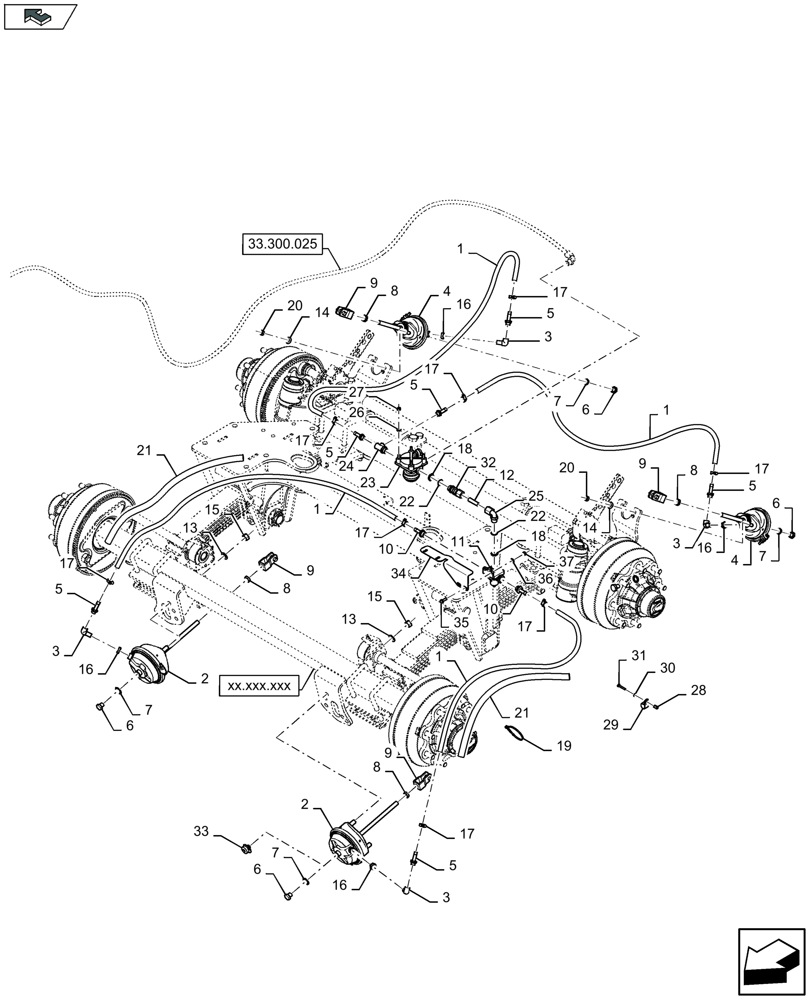

Схема запчастей Case IH LB434R XL - (33.300.051) - PNEUMATIC BRAKES - LARGE TANDEM AXLE - D166 (33) - BRAKES & CONTROLS
33.300.025
3
14
4
17
19
14
17
18
24
7
15
home
28
13
30
37
6
33
35
36
21
15
17
4
xx.xxx.xxx
5
20
17
23
13
22
16
8
29
21
1
27
5
11
6
9
1
8
5
31
3
16
7
17
26
9
20
1
7
17
10
18
8
3
3
2
6
5
1
17
5
8
12
2
10
16
5
22
16
6
17
32
7
25
9
34
9

Артикул

Название

Примечание

Количество

1

84014198

HOSE,18mm OD x 3.5mm Thk

L = 6.75m

1шт.

2

84014961

CYLINDER

2шт.

3

84100254

HYD CONNECTOR

4шт.

4

84320807

CYLINDER

2шт.

5

9512534

HYD CONNECTOR

6шт.

6

84014311

PLUG

4шт.

7

84014312

RING

4шт.

8

364164

THIN NUT,Thin, M16 x 1.5, Cl 04

4шт.

9

84014245

YOKE

4шт.

10

9512531

HYD CONNECTOR

2шт.

11

48079792

PNEUMATIC VALVE

1шт.

12

84100225

TUBE,55 mm Length

1шт.

13

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

4шт.

14

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

4шт.

15

331192

NUT,M16 x 1.5, Cl 8

4шт.

16

10791411

THIN NUT,Thin, M16, 1.50mm Pitch, 8.00mm High, Cl 04, ZND

4шт.

17

150064

CLAMP

8шт.

18

9512529

O-RING

2шт.

19

86566990

CABLE TIE,292mm OAL x 4.8mm W

8шт.

20

330327

NUT,M12 x 1.5, Cl 8

4шт.

21

84078637

WRAPPER

L=0.95m

2шт.

22

9512530

WASHER, THRUST,22mm ID x 27mm OD x 2.6mm Thk

2шт.

23

48024683

PNEUMATIC VALVE

1шт.

24

48027774

COUPLING

1шт.

25

9512525

ELBOW

1шт.

26

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

27

9706690

NUT,M8 x 1.25, Cl 8

2шт.

28

87716662

NUT

1шт.

29

87029955

CLAMP,22.2mm, Coat, 10.3mm Bolt Hole, P Type

1шт.

30

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

1шт.

31

43118

BOLT,Hex, M6 x 1.0 x 40mm, Cl 8.8

1шт.

32

9512528

HYD CONNECTOR

1шт.

33

48094165

, Start Serial: D168

ORIFICE

1шт.

34

48109751

, Start Serial: D175

SUPPORT

1шт.

35

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

, Start Serial: D175

2шт.

36

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

, Start Serial: D175

2шт.

37

9706690

NUT,M8 x 1.25, Cl 8

, Start Serial: D175

2шт.

Выбрано товаров: 37
