Запчасти Case IH LB434R XL (33.110.030) - PARKING BRAKE, SINGLE AXLE WITH PNEUMATIC BRAKES (33) - BRAKES & CONTROLS

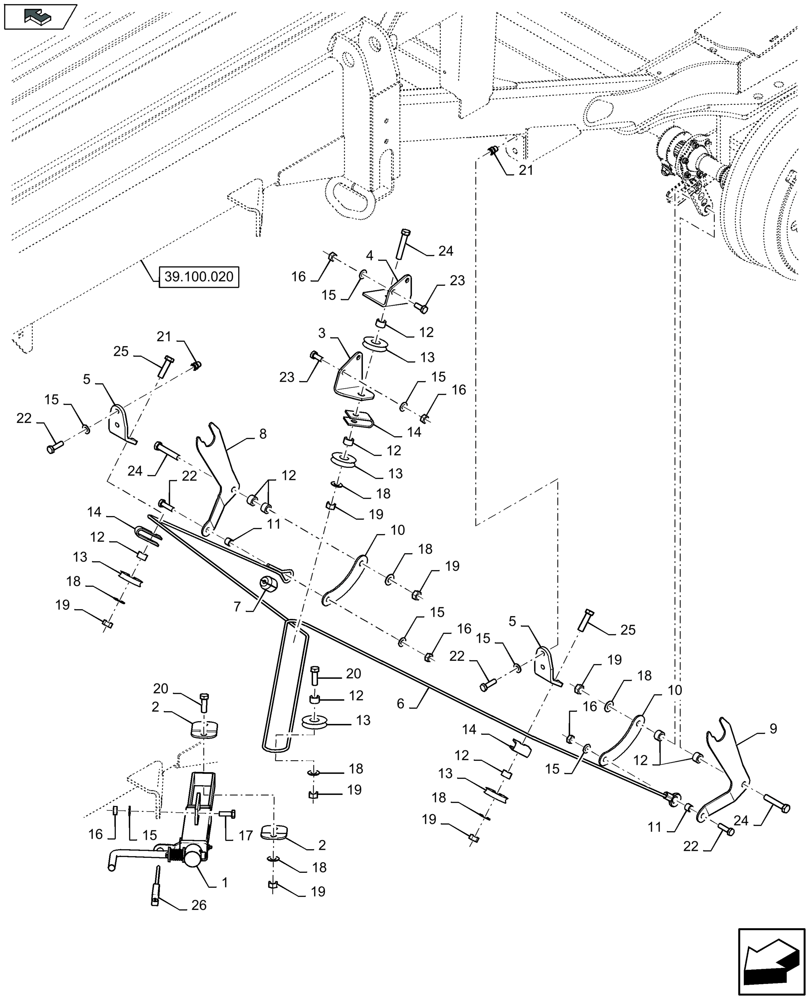

Схема запчастей Case IH LB434R XL - (33.110.030) - PARKING BRAKE, SINGLE AXLE WITH PNEUMATIC BRAKES (33) - BRAKES & CONTROLS
39.100.020
4
10
2
16
10
19
12
25
21
15
12
24
14
16
16
15
19
21
15
22
26
1
5
22
12
5
2
7
6
15
20
18
25
23
18
11
13
12
18
13
11
12
19
18
18
13
18
16
23
19
22
14
3
24
13
19
20
19
15
18
15
17
9
8
15
13
14
12
22
12
24
19
16

Артикул

Название

Примечание

Количество

1

47980417

HAND BRAKE

1шт.

2

84477606

PLATE

2шт.

3

48036879

BRACKET

1шт.

4

48036883

BRACKET

1шт.

5

48036887

PLATE

2шт.

6

48034655

CABLE

1шт.

7

84607247

WIRE CLAMP

1шт.

8

48036891

LEVER

1шт.

9

48036894

LEVER

1шт.

10

48036896

PLATE

2шт.

11

84238738

SPACER,10.34mm ID x 15.88mm OD x 12mm L

2шт.

12

9838358

BUSHING,13mm ID x 22mm OD x 13mm L

9шт.

13

84078395

ROLLER,60mm OD x 11.5mm L

5шт.

14

84078396

BRACKET

3шт.

15

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

12шт.

16

100016

NUT,M10 x 1.5, Cl 8

8шт.

17

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

2шт.

18

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

7шт.

19

9706685

NUT,M12 x 1.75, Cl 8

7шт.

20

300389

BOLT,M12 x 1.75 x 35mm, Cl 8.8

2шт.

21

47439691

NUT,M10 x 1.5

4шт.

22

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

6шт.

23

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

4шт.

24

300809

BOLT,Hex, M12 x 1.75 x 65mm, Cl 8.8

3шт.

25

9628065

SCREW,Hex, M12 x 1.75 x 45mm, Cl 8.8

2шт.

26

47979954

PADLOCK

1шт.

Выбрано товаров: 26
