Запчасти Case IH LB434R XL (90.102.040) - PICK-UP, SHIELDINGS, RIGHT (90) - PLATFORM, CAB, BODYWORK AND DECALS

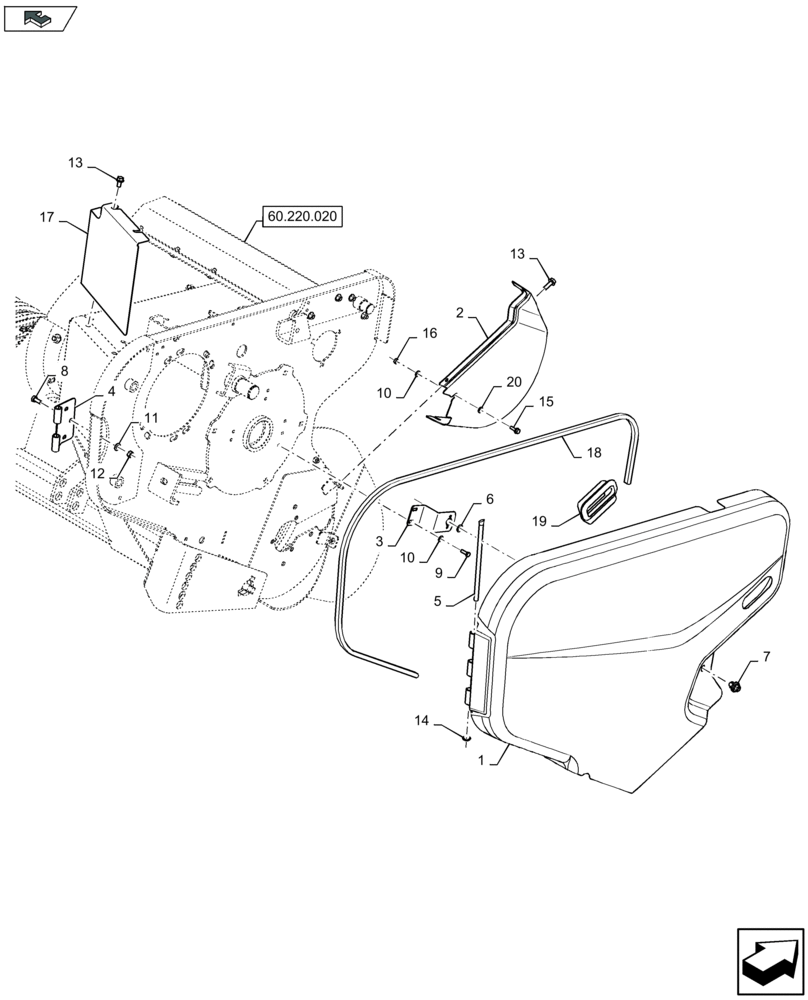

Схема запчастей Case IH LB434R XL - (90.102.040) - PICK-UP, SHIELDINGS, RIGHT (90) - PLATFORM, CAB, BODYWORK AND DECALS
60.220.020
1
15
13
8
4
19
2
7
11
17
10
14
home
12
9
5
20
16
6
10
3
18
13

Артикул

Название

Примечание

Количество

1

84361871

DOOR

1шт.

2

84361873

SHIELD

1шт.

3

84530672

SUPPORT

1шт.

4

84363472

HINGE

1шт.

5

84363841

ROD,10mm OD x 225mm L

1шт.

6

9514605

LOCK WASHER,9.8mm ID x 18.5mm OD x 1.5mm Thk

1шт.

7

9514603

LOCK,1/4 Turn, 28.8mm OAL

1шт.

7

9831581

LOCK

1шт.

FOR EASY UNLOCKING

1шт.

8

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

3шт.

9

120100

BOLT,M6 x 20mm, Cl 8.8

2шт.

10

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

3шт.

11

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

3шт.

12

9706690

NUT,M8 x 1.25, Cl 8

3шт.

13

86511478

BOLT,Hex Serr, M8 x 1.25 x 16mm

6шт.

14

431021

SPECIAL WASHER

, Serial Range: -C090

1шт.

15

87675531

FLANGE BOLT,M6 x 26.6mm, Cl 10.9

, Serial Range: -C075

1шт.

15

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

, Start Serial: D076

1шт.

16

9706755

NUT,M6, Cl 8

1шт.

17

84362378

PLATE

1шт.

18

291186

PROTECTION STRIP,9.9mm W

L=1.86M

1шт.

19

3962571

HANDLE

1шт.

20

378243

WASHER,8.4mm ID x 21mm OD x 1.6mm Thk

, Start Serial: D076

1шт.

Выбрано товаров: 23
