(88.070.011[03]) - SERVICE KIT : STANDARD AND PARTIAL BALE EJECTION MECHANISM - C084

Запчасти Case IH LB434R (88.070.011[03]) - SERVICE KIT : STANDARD AND PARTIAL BALE EJECTION MECHANISM - C084 (88) - ACCESSORIES

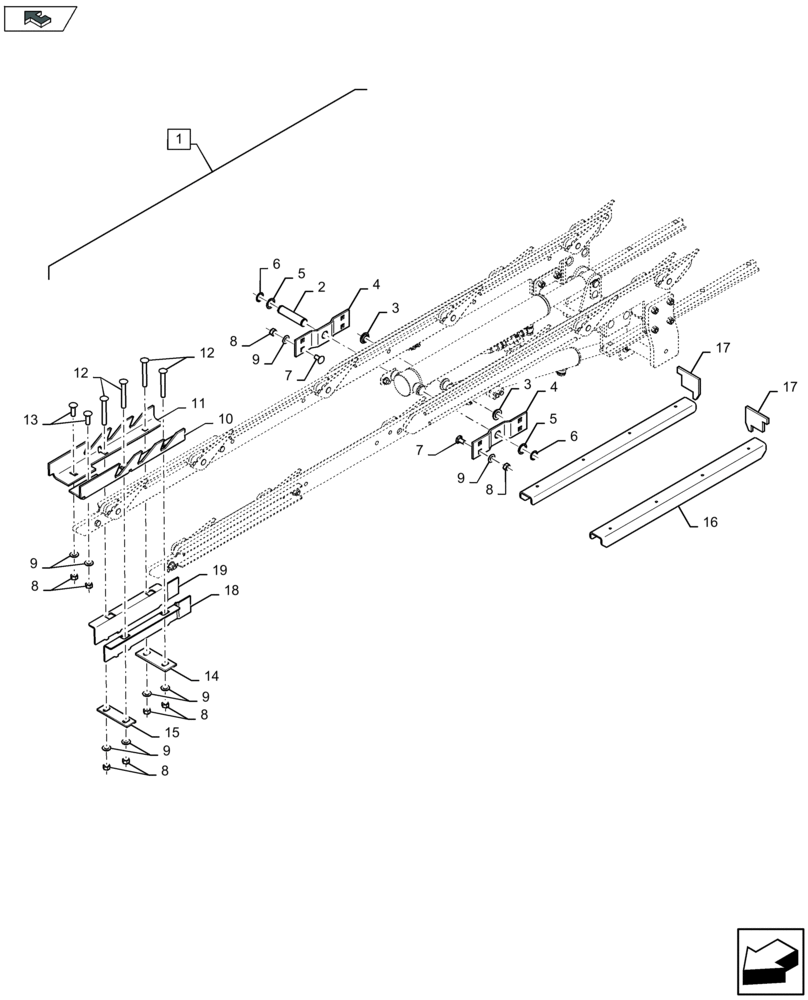

Схема запчастей Case IH LB434R - (88.070.011[03]) - SERVICE KIT : STANDARD AND PARTIAL BALE EJECTION MECHANISM - C084 (88) - ACCESSORIES
12
13
1
8
4
9
4
8
9
3
9
10
8
12
11
16
19
8
6
8
9
3
2
6
9
15
14
17
7
17
5
18
7
5
home
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47639120

KIT

Incl 2 - 19

1шт.

2

84485687

SHAFT

1шт.

3

84576457

SLEEVE

2шт.

4

84485729

BRACKET

2шт.

5

338206

WASHER,26mm ID x 35mm OD x 2mm Thk

2шт.

6

370002

CIRCLIP,M25, External

2шт.

7

374895

CARRIAGE BOLT,M12 x 1.75 x 25mm, Cl 8.8

6шт.

8

9706685

NUT,M12 x 1.75, Cl 8

18шт.

9

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

18шт.

10

47459030

GUIDE

2шт.

11

47459033

GUIDE

2шт.

12

47480247

CARRIAGE BOLT,Short Sq Nk, M12 x 1.75 x 100mm, Cl 8.8

8шт.

13

328754

CARRIAGE BOLT,M12 x 1.75 x 40mm, Cl 8.8

4шт.

14

47459152

SLAT

2шт.

15

47459149

SLAT

2шт.

16

47489554

PROFILE

2шт.

17

47489588

PLATE

2шт.

18

47440630

REINFORCEMENT

2шт.

19

47440628

REINFORCEMENT

2шт.
