Запчасти Case IH LB433S (18.87485072[03]) - DIA : ROLLER BALE CHUTE - SEASON 2009 (18) - ACCESSORIES

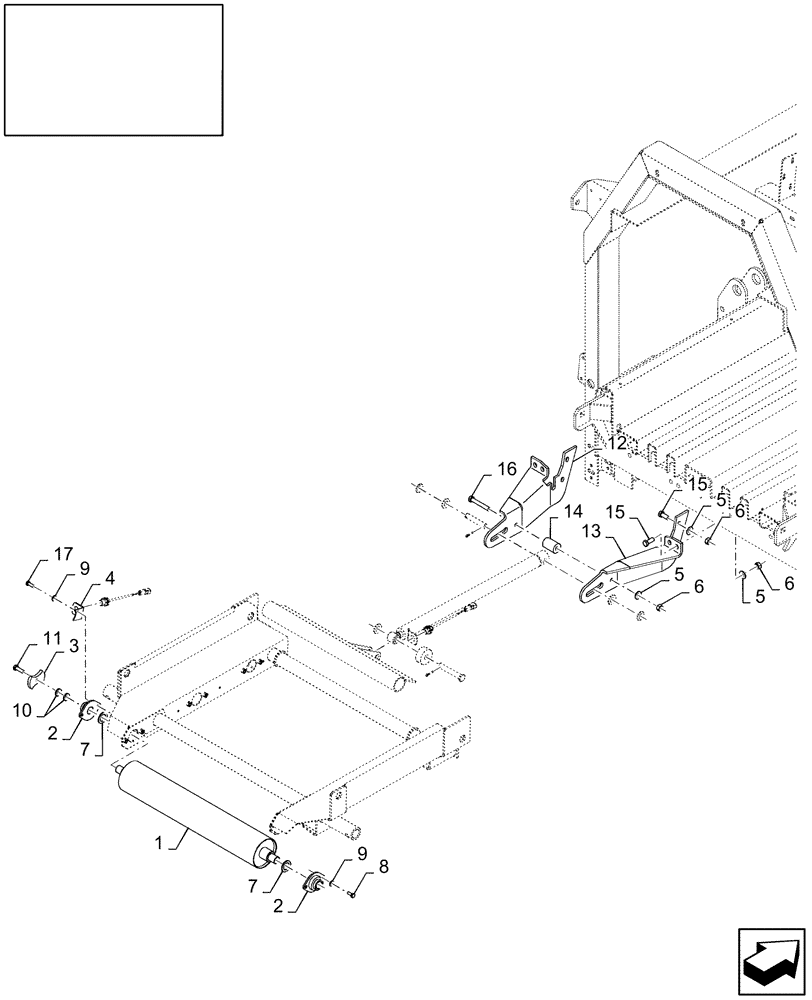

Схема запчастей Case IH LB433S - (18.87485072[03]) - DIA : ROLLER BALE CHUTE - SEASON 2009 (18) - ACCESSORIES
5
2
6
11
6
12
7
6
8
1
13
14
2
4
17
15
10
9
3
16
15
5
9
7
5

Артикул

Название

Примечание

Количество

87485072

DIA KIT, HARVESTER

1шт.

1

84801337

ROLLER,108mm OD x 1127mm L

1шт.

2

9837806

FLANGED BEARING,25mm ID

2шт.

3

84078290

BRACKET

1шт.

4

84164081

SUPPORT

1шт.

5

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

9шт.

6

9706685

NUT,M12 x 1.75, Cl 8

9шт.

7

140104

WASHER,26mm ID x 45mm OD x 3mm Thk

2шт.

8

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

3шт.

9

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

10

447336

WASHER,11mm ID x 25mm OD x 3.99mm Thk

2шт.

11

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

1шт.

12

84130682

SUPPORT

1шт.

13

84130680

SUPPORT

1шт.

14

84037242

BUSHING

1шт.

15

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

8шт.

16

43158

BOLT,Hex, M12 x 80mm, Cl 8.8

1шт.

17

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

1шт.

Выбрано товаров: 18
